$950.00
| SERVO SET | |
| GÜÇ | 3.0 kW – 3000 W |
| TORK | 20 Nm |
| DEVİR | 1500 devir/dakika |
| FLANŞ | 130×130 mm |

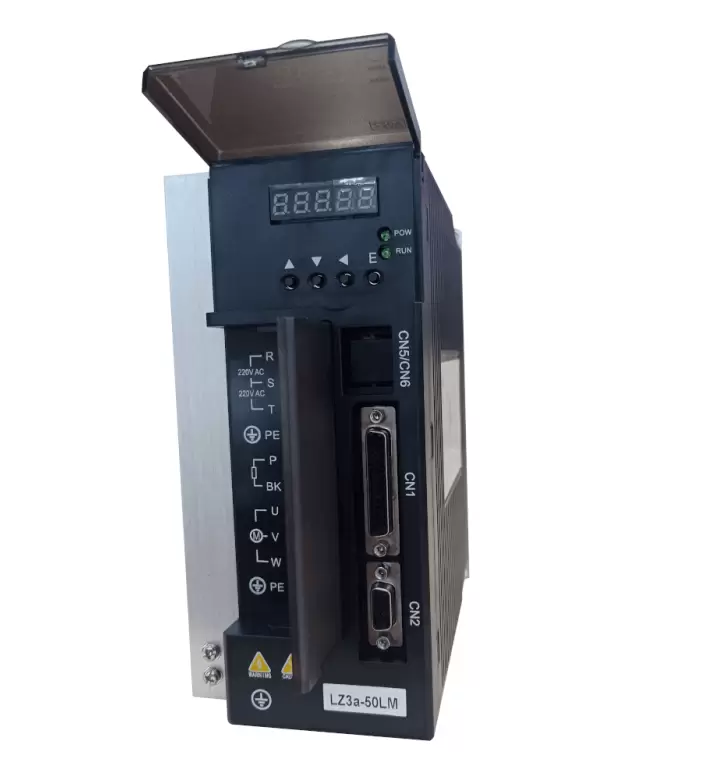

| SERVO SÜRÜCÜ MODEL | LZ3A-50LM |
| SERVO SÜRÜCÜ VOLTAJ | 220 Volt |
$950.00
| SERVO SET | |
| GÜÇ | 3.0 kW – 3000 W |
| TORK | 20 Nm |
| DEVİR | 1500 devir/dakika |
| FLANŞ | 130×130 mm |
| SERVO SÜRÜCÜ MODEL | LZ3A-50LM |
| SERVO SÜRÜCÜ VOLTAJ | 220 Volt |
+90 (555) 963 71 30
info@servonorm.com

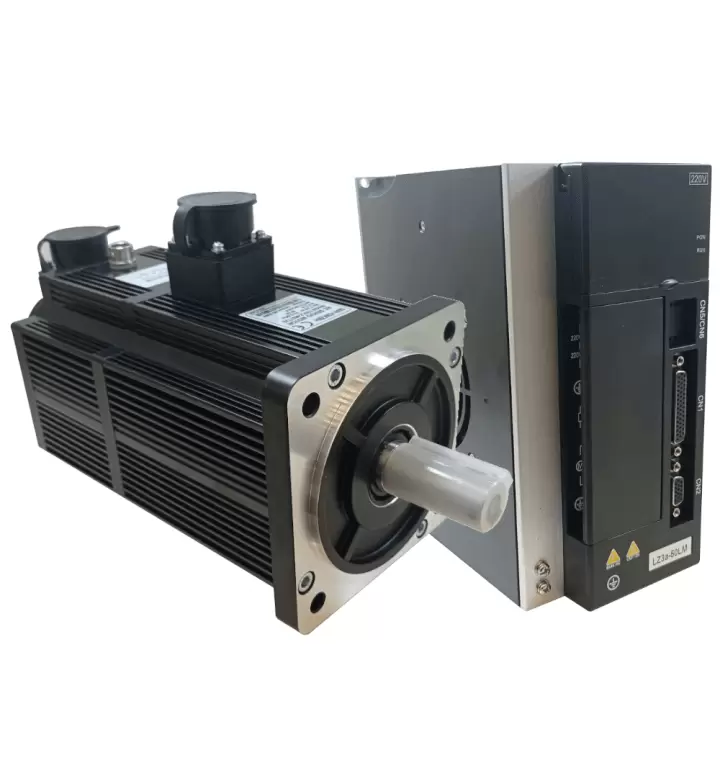

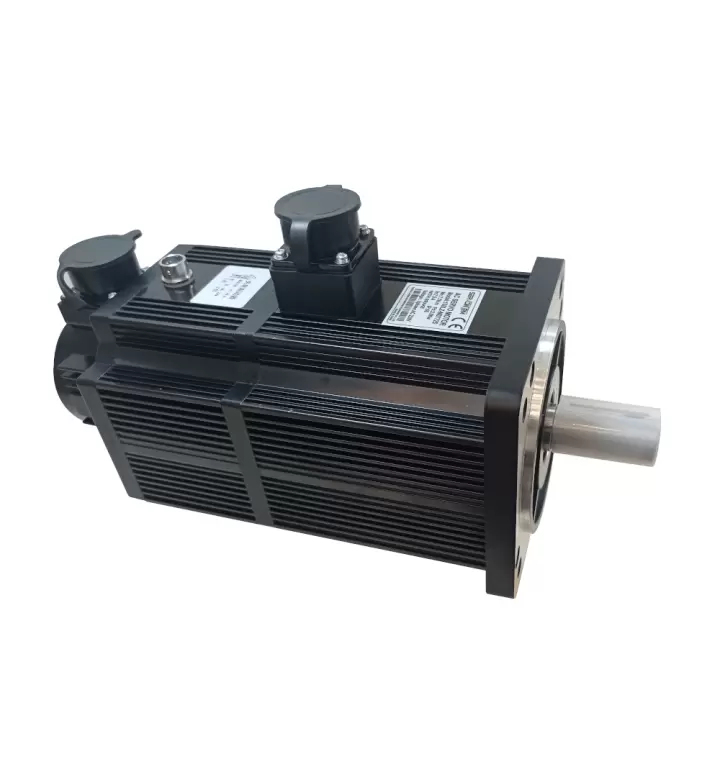

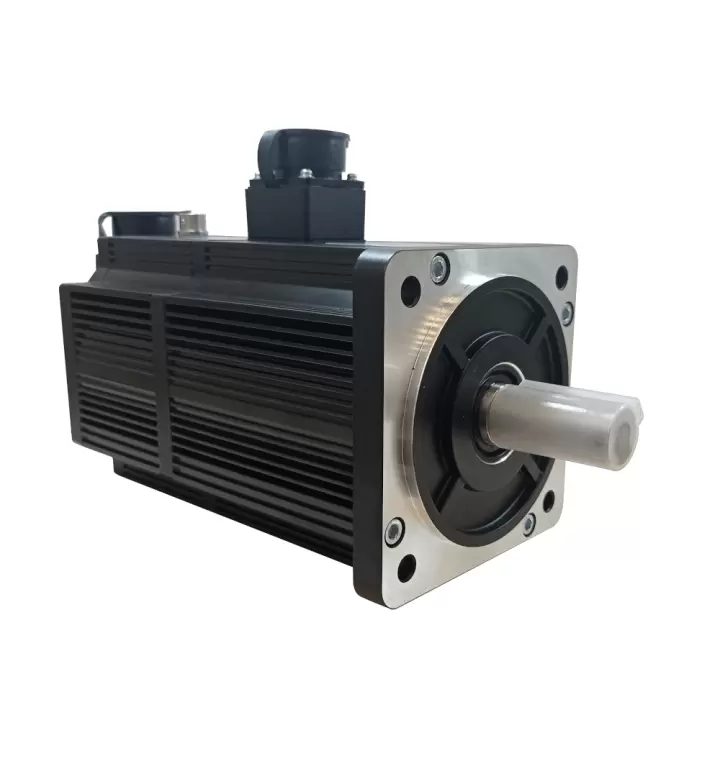

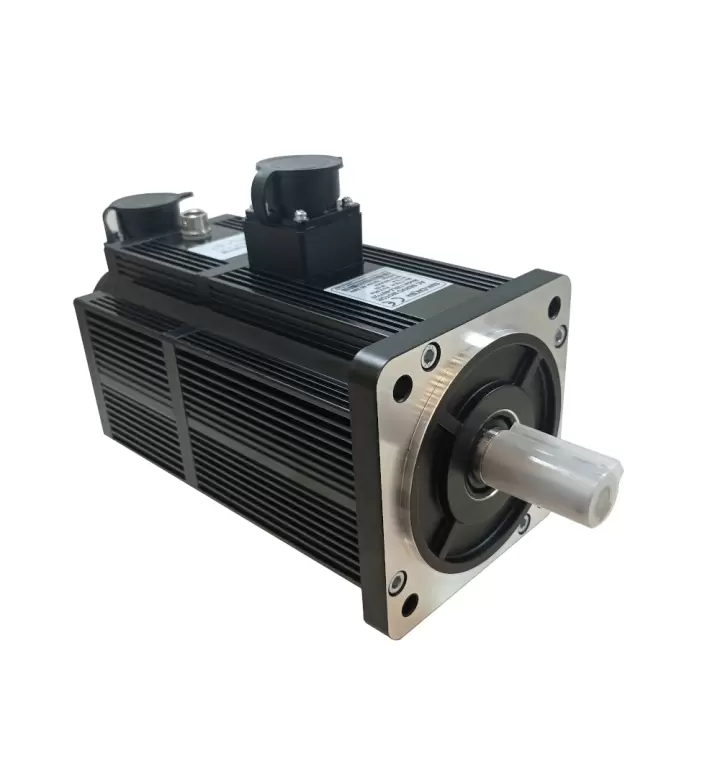

Servo Set 3 Kw – Incremental, endüstriyel hareket kontrolünde gücü ve hassasiyeti bir araya getirerek yeni bir boyut sunar. 3 kW gücü ve etkileyici 20 Nm torkuyla, en talepkar uygulamalarda bile üstün bir performans sergiler. 1500 devir/dakika devir hızı, yüksek tork gerektiren işlemlerde kesintisiz ve hassas bir kontrol sağlar. 130×130 mm boyutundaki geniş flanşı, dayanıklılık ve güçlü entegrasyon için ideal bir platform sunar. Incremental Servo Set 3 Kw , güçlü performansı ve hassasiyetiyle endüstriyel uygulamalarınızın en üst düzeye çıkmasına yardımcı olacaktır.
Servo Set 3 Kw – Incremental serisi, farklı uygulama gereksinimlerini karşılamak üzere özenle tasarlanmış çeşitlere sahiptir. Temel model, 3 kW gücü ve 20 Nm torkuyla temel hareket kontrol ihtiyaçlarını üstün bir şekilde karşılar. Yüksek tork ve düşük devirli model, 1500 devir/dakika devir hızıyla yüksek torklu uygulamalarda mükemmel bir performans sergiler. Ayrıca, Servo Takım 3 Kw özelleştirilmiş flanş seçenekleri, farklı entegrasyon gereksinimlerini karşılamak üzere geniş bir yelpazede sunulmaktadır. Her bir çeşit, özelleştirilmiş çözümleri ve en iyi performansı sunmak üzere dikkatle tasarlanmıştır.
Servo Set 3 Kw – Incremental serisi, yüksek güçlü performansı ve hassasiyetiyle endüstriyel hareket kontrolünü bir üst seviyeye taşır. Fiyatlar, seçilen model, ek özellikler ve miktar gibi faktörlere göre değişiklik gösterebilir. Servo Takım 3 Kw tasarımı ve işleyişi açısından tamamen uzman ekipler tarafından hazırlanıp sunulan bir üründür.Sizde 3 Kw Servo Set hakkında detaylı bilgi sahibi olmak için ekibimizle iletişime geçerek özel tekliflerimizi öğrenebilirsiniz. İşletmenizin verimliliğini artırmak ve kalitesini yükseltmek için en iyi çözümü seçmenizde size yardımcı olmaktan mutluluk duyarız. Kaliteli hareket kontrolü artık daha erişilebilir!
| Model | LZ3-20L | LZ3-30L | LZ3-40L | LZ3-50L | LZ3-75L | LZ3-25H | LZ3-50H | LZ3-75H |
| Giriş Güç Kaynağı | Tek faz / üç faz 220VAC -15%~+10% 50/60Hz veya Üç faz 380VAC -15%~+10% 50/60Hz | |||||||
| Çalışma Sıcaklığı | 0℃ ~ 40℃ | |||||||
| Depolama Sıcaklığı | -40℃ ~ 50℃ | |||||||
| Çalışma Nemi | 40% ~ 80% (yoğuşmasız) | |||||||
| Depolama Nemi | %93’ten düşük (yoğuşmasız) | |||||||
| Atmosfer Basıncı | 86kPa ~ 106kPa | |||||||
| Koruma Sınıfı | IP20 | |||||||
| Kontrol Modu | Pozisyon, Hız, Tork, Pozisyon/Hız, Hız/Tork, Pozisyon/Tork | |||||||
| Dijital Giriş | 8 adet programlanabilir giriş terminali (fotoelektrik izolasyonlu) | |||||||
| Dijital Çıkış | 6 adet programlanabilir çıkış terminali (fotoelektrik izolasyonlu) | |||||||
| Encoder Sinyali Çıkışı | A, B, Z diferansiyel çıkış; Z sinyali open collector çıkışı | |||||||
| Pozisyon Giriş Frekansı | Diferansiyel giriş: ≤500kHz, Tek uçlu giriş: ≤200kHz | |||||||
| Komut Modu | Pulse + yön; İleri/geri pulse; Ortogonal pulse | |||||||
| Elektronik Dişli Oranı | 1～32767 / 1～32767 | |||||||
| Hız Komutu Girişi | ±10VDC, giriş empedansı 10kΩ | |||||||
| Hızlanma/Yavaşlama Komutu | Parametre ile ayarlanır (P-060 / P-061) | |||||||
| Hız Komutu Kaynağı | Analog sinyal, dahili hız komutu | |||||||
| Tork Komutu Girişi | -10V ～ +10V, giriş empedansı 10kΩ | |||||||
| Tork Sınırlandırma | Parametre ile ayarlanır (P-065 / P-066) | |||||||
| Tork Komutu Kaynağı | Analog sinyal, dahili tork komutu | |||||||
| Monitör Fonksiyonları | Hız, mevcut pozisyon, pozisyon sapması, motor torku, motor akımı, komut pulse frekansı vb. | |||||||
| Koruma Fonksiyonları | Aşırı hız, aşırı voltaj, aşırı akım, aşırı yük, fren hatası, encoder hatası, pozisyon aşımı, komut aşımı vb. | |||||||
| Hız Frekans Cevabı | ≥800Hz | |||||||
| Hız Dalgalanma Oranı | ＜±0.03% (yük 0～100%), ＜±0.02% (güç -15%～+10%) | |||||||
| Pozisyon Kontrol Modu İçin Anahtar Parametre Ayarları | ||
| Parametre | Ayar Değeri | Parametre Açıklaması |
| P-004 | Pozisyon kontrol moduna ayarla | |
| P-029 | Elektronik dişli bölücü | |
| P-030 | Elektronik dişli çarpanı | |
| P-035 | Pulse giriş modu 0: Pulse + Yön 1: İleri/Geri Pulse 2: Ortogonal Pulse | |
| P-036 | Pulse yönü 0: Normal Yön 1: Ters Yön | |
| P-005 | Hız döngüsü orantılı kazanç | |
| P-006 | Hız döngüsü integral zaman sabiti | |
| P-009 | Pozisyon döngüsü orantılı kazanç | |
| P-007 | Tork filtreleme zaman sabiti | |
| P-019 | Hız algılama filtreleme zaman sabiti | |
| P-021 | Pozisyon döngüsü ileri besleme kazancı (Aralık: 0-128) | |
| P-022 | Pozisyon döngüsü ileri besleme filtreleme süresi (Birim: 1ms, Kapsam: 2-1000) | |
| P-040 | Pozisyon komut yumuşatma filtresi (Birim: 1ms, Kapsam: 0-1000) | |
| P-024 | Enkoder Pulse çıkış polaritesini ayarla. 0: Ters çevrilmeden, 1: Ters çevirerek | |
| Analog Tork Kontrol Modu | |||
| P004 | > | 2 | |
| P026 | > | 0 | |
| P055 | > | Başlangıç yönü değiştirme | |
| P075 | > | Maksimum hız limiti (yüksek hız alarmı) | |
| P078 | > | Çalışma hız aralığı | |
| Parametre E-Set yapıldıktan sonra kapatıldığında POWER IŞIĞI sönene kadar beklenmesi gerekir. | |||
| 0-10 Watt | > | Pin 10 (DA- veya AS-) | |
| 0 Watt | > | Pin 11 (ENDA) | |
| -10 Watt ~ 10 Watt | > | -10Watt v 10 Watt DA+ DA- | |
| Servo ON | > | +24 VDC > COM + (31) | |
| 0 Watt | > | D11 (16) | |
| Alarm | > | 0 Watt > D0 COM (23) | |
| Alarm Input (Negatif) | > | DO2 (5) | |
| DO Fonksiyonları Listesi | |||||
| S/N | Sembol | DO Fonksiyonu | S/N | Sembol | DO Fonksiyonu |
| 0 | OFF | Geçersiz oldu | 8 | BRK | Elektromanyetik fren |
| 1 | ON | Geçerli oldu | 9 | RUN | Servo çalışıyor |
| 2 | SRDY | Servo hazır | 10 | NEAR | Konum yakınlığı |
| 3 | ALM | Alarm | 11 | TRQL | Tork sınırı |
| 4 | ZSP | Sıfır hız | 12 | SPL | Hız sınırı |
| 5 | COIN | Konumlandırma tamamlandı | 14 | PtoS | Konum/Hız modu geçişi tamamlandı |
| 6 | ASP | Hız hedefe ulaştı | 15 | PtoT | Konum/Tork modu geçişi tamamlandı |
| 7 | ATRQ | Tork hedefe ulaştı | 16 | StoT | Hız/Tork modu geçişi tamamlandı |
| 20 | DO3_ZOUT | Sıfır noktasına dönüş Z sinyali çıkışı (yalnızca DO3 bu işlevi destekler) | |||
| Dijital Çıkış Parametreleri | |||||
| Parametre | Adı | Parametre Aralığı | Varsayılan Değer | Birim | Geçerli |
| P108 | Dijital giriş DO1 fonksiyonu | -12～12 | 2 | – | TÜMÜ |
| P109 | Dijital çıkış DO2 fonksiyonu | -12～12 | 3 | – | TÜMÜ |
| P110 | Dijital çıkış DO3 fonksiyonu | -12～12 | 8 | – | TÜMÜ |
| P111 | Dijital çıkış DO4 fonksiyonu | -12～12 | 5 | – | TÜMÜ |
| P112 | Dijital çıkış DO5 fonksiyonu | -12～12 | 0 | – | TÜMÜ |
| P113 | Dijital çıkış DO6 fonksiyonu | -12～12 | 0 | – | TÜMÜ |
| Tork Parametreleri | |||||
| Parametre | Adı | Parametre Aralığı | Varsayılan Değer | Birim | Geçerli |
| P157 | Tork Erişim Seviyesi | -300～300 | 100 | % | TÜMÜ |
| P158 | Erişilen Tork Farkı | 0～300 | 5 | % | TÜMÜ |
| P159 | Erişilen Tork Polaritesi | 0～1 | 0 | – | TÜMÜ |
| Dahili Hız Ayar Modunu Değiştirme | |||
| P004 | > | 3 (Switch Pulse/Speed) | |
| P104 | > | 16 (Pin2 CMODE) | |
| P025 | > | 1 (Internal Set Speed) | |
| P097 | > | 33 (Limit İptal) | |
| P075 | > | Maksimum Hız | |
| P060 | > | Kalkış Zamanı | |
| P061 | > | Duruş Zamanı | |
| P138 | > | 1. Dahili Hız (Pin 1) | |
| P139 | > | 2. Dahili Hız (Pin 17) | |
| P140 | > | 3. Dahili Hız (Pin 1+17) | |
| P101 | > | 10 | |
| P102 | > | 11 | |
| Bağlantı Bilgileri için Tıklayın ↓ | |||
| +24 VDC | > | Pin 31 (Bağlı Kalacak) | |
| 0 Volt | > | Pin 16 (Servo ON) | |
| 0 Volt | > | Pin 1 (1. Hız) | |
| 0 Volt | > | Pin 17 (2. Hız) | |
| 0 Volt | > | Pin 1 + Pin 17 (3. Hız) | |
| 24V Bağlantıları | |
| SIGN+ | 38 |
| SIGN- | 8 |
| PULS+ | 39 |
| PULS- | 9 |
| ALM+ | 5 |
| ALM- | 23 |
| SON | 16 |
| COM+ | 31 |
| 5V Bağlantıları | |
| SIGN+ | 24 |
| SIGN- | 8 |
| PULS+ | 25 |
| PULS- | 9 |
| ALM+ | 5 |
| ALM- | 23 |
| SON | 16 |
| COM+ | 31 |
| DO Fonksiyon Listesi | ||
| No | Sembol | DO Fonksiyonu |
| 0 | NULL | Fonksiyon yok |
| 1 | ALM | Alarm çıkışı |
| 2 | INP | Konumda çıkışı |
| 3 | SERVO | Servo açık durumu |
| 4 | DIR | Dönüş yönü |
| 5 | ZSPD | Sıfır hız tespiti |
| 6 | SPD | Hız tespiti |
| 7 | ZERO | Sıfır pozisyonu |
| 8 | WARN | Uyarı çıkışı |
| 9 | VREADY | Hazır çıkışı |
| 10 | HOLD | Konum tutma çıkışı |
| 11 | EMGS | Acil durdurma çıkışı |
| 12 | SPO1 | Hız seçimi çıkışı 1 |
| 13 | SPO2 | Hız seçimi çıkışı 2 |
| 14 | TPO1 | Tork seçimi çıkışı 1 |
| 15 | TPO2 | Tork seçimi çıkışı 2 |
| 16 | LOCK | Kilit sinyali |
| 17 | CMP | Konum karşılaştırma eşleşmesi |
| 18 | TRQ | Tork tespiti |
| 19 | LOAD | Yük oranı tespiti |
| 20 | CMPO | Karşılaştırma çıkışı |
| 21 | COIN | Uyum çıkışı |
| 22 | CMDIR | Komut yönü çıkışı |
| 23 | WARN2 | İkinci uyarı çıkışı |
| DI Fonksiyon Listesi | ||
| No | Sembol | DI Fonksiyonu |
| 0 | NULL | Fonksiyon yok |
| 1 | SON | Servo açık/kapalı |
| 2 | EMG | Acil durdurma sinyali |
| 3 | SPD0 | Hız seçimi sinyali 0 |
| 4 | SPD1 | Hız seçimi sinyali 1 |
| 5 | SPD2 | Hız seçimi sinyali 2 |
| 6 | TQD0 | Tork seçimi sinyali 0 |
| 7 | TQD1 | Tork seçimi sinyali 1 |
| 8 | ORG | Referans konum sıfırlama |
| 9 | CLR | Alarm sıfırlama |
| 10 | HOLD | Konum tutma etkinleştirme |
| 11 | CCLR | Konum karşılaştırma sıfırlama |
| 12 | PSON | Darbe çıkış açık/kapalı |
| 13 | TRQS | Tork sınır tespiti |
| 14 | PGSEL | Sayfa seçimi sinyali |
| 15 | PC | Konum komut sıfırlama |
| 16 | SPD3 | Hız seçimi sinyali 3 |
| 17 | SPD4 | Hız seçimi sinyali 4 |
| 18 | TQD2 | Tork seçimi sinyali 2 |
| 19 | TQD3 | Tork seçimi sinyali 3 |
| 20 | FCLR | Karşılaştırma çıkışı sıfırlama |
| Servo Sürücü Parametre ve Bağlantı Ayarları | |
| Parametre / Pin | Değer / Bağlantı |
| P-004 | 3 |
| Speed Mod | 0-10V |
| Pin 31 | +24V |
| Pin 16 | Servo Enable |
| Pin 2 | CW |
| Pin 17 | CCW |
| NOT: SPEED MOD ENABLE OLMADAN DA ÇALIŞIYOR | |
| Pin 18 | Orient |
| NOT: ORIENT MOD ENABLE OLMADAN DA ÇALIŞIYOR | |
| P184 | Orient Hızı |
| P185 | Orient Konumu |
| D-APo | Encoderin Konumu |
| Default Input Ayarları | |
| P100 | -1 |
| P101 | -16 |
| P102 | -3 |
| P103 | -4 |
| P104 | -22 |
| P105 | -10 |
| Pin 23 | GND |
| Pin 24 | +24V |
| Pin 22 | Röle – NPN |
60LZ-M01330LBX
| KW Seçimi | 3 kW |
|---|---|
| Tork | 20 Nm |
| Devir | 1500 devir / dakika (rpm) |
| Flanş | 130×130 mm |
| Servo Sürücü Modeli | LZ3A-50LM |
| Servo Sürücü Voltajı | 220 Volt |
| Ethercat Durumu | Ethercatsiz |
| Fren Durumu | Frensiz |
