Planet Redüktör

Endüstriyel otomasyonun kalbinde yer alan hareket kontrol sistemleri, modern üretimin verimliliği ve doğruluğu için kritik öneme sahiptir. Servonorm olarak elektronik motorlar alanındaki uzmanlığımızı, zorlu uygulamaların ihtiyaçlarını karşılayan planet redüktör çözümleriyle birleştiriyoruz. Bu rehberde planet redüktörlerin yapısını, avantajlarını, seçim kriterlerini ve uygulama alanlarını ele alıyoruz.

Planet Redüktör Nedir?

Planet redüktör, yüksek tork ve hassasiyet gerektiren uygulamalarda motor hızını düşürerek çıkış torkunu artıran, kompakt ve verimli bir mekanik güç aktarım elemanıdır.

Adını gezegenlerin güneş etrafında dönmesine benzeyen dişli düzeninden alır. Üç ana bileşeni vardır: merkezdeki güneş dişli (sun gear), taşıyıcı (planet carrier) üzerinde güneş dişlinin etrafında dönen planet dişliler ve en dışta yer alan, içten dişli halka dişli (ring gear). Motorun döndürdüğü güneş dişli planet dişlileri harekete geçirir. Halka dişli sabit olduğu için planet dişliler hem kendi eksenleri etrafında döner hem de halka dişlinin iç yüzeyinde yuvarlanır. Bu hareket taşıyıcıdan çıkış miline aktarılır, motor hızı düşer ve çıkış torku aynı oranda artar.

Sonsuz vida gibi diğer redüktör tiplerine göre daha yüksek tork yoğunluğu ve kompakt tasarım sunar. Gücü birden fazla dişli üzerinden dağıttığı için tork kapasitesi yüksek, ömrü uzundur.

Neden Planet Redüktör Kullanmalısınız? Avantajları Nelerdir?

• Yüksek verimlilik: Eş merkezli yapı ve yükün birden fazla dişliye dağılması sayesinde tek kademede yaklaşık %97'ye varan verim sağlanabilir. Kademe sayısı arttıkça verim bir miktar düşer.
• Kompakt tasarım: Aynı tork kapasitesini daha küçük hacimde sunar, alan kısıtlı uygulamalara uygundur.
• Yüksek tork yoğunluğu: Birden fazla planet dişlinin yükü paylaşması yüksek torkların güvenle aktarılmasını sağlar.
• Düşük boşluk (backlash): Hassas modeller minimum boşlukla konumlandırma doğruluğunu ve tekrarlanabilirliği artırır.
• Uzun ömür: Yükün dağılması dişlilere binen gerilimi azaltır.
• Sessiz çalışma: Hassas üretim ve dengeli yük dağılımı sayesinde bazı redüktör tiplerine göre daha sessizdir.
• Hassas konumlandırma: Düşük boşluk ve yüksek rijitlik motor hareketini çıkış miline az kayıpla aktarır.

Bu avantajlar enerji verimliliğini artırır, bakım maliyetini düşürür ve sistem performansını iyileştirir.

Planet Redüktör Çeşitleri ve Motor Uyumluluğu

Planet redüktörler montaj düzenine, dişli yapısına ve hassasiyet sınıfına göre gruplanır.

Montaj Düzenine Göre:

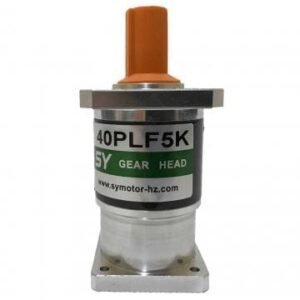

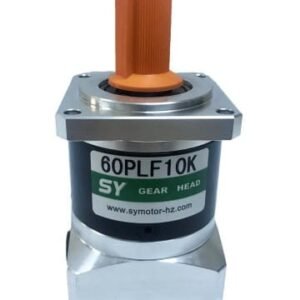

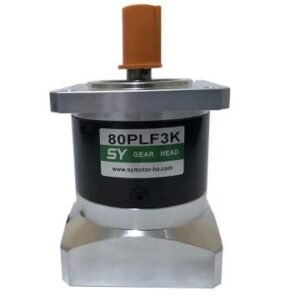

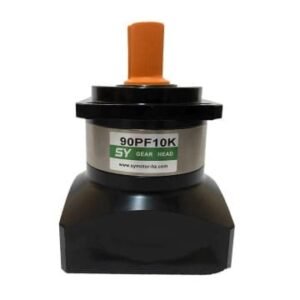

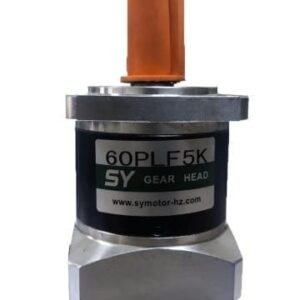

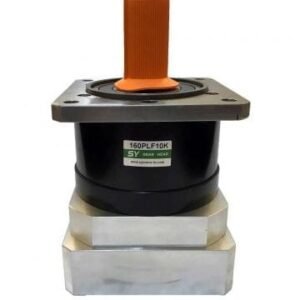

• Eş eksenli (inline) planet redüktörler: Giriş ve çıkış milleri aynı eksendedir. Kompakt ve verimlidir, genel otomasyon uygulamalarında tercih edilir.

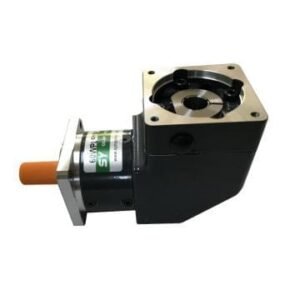

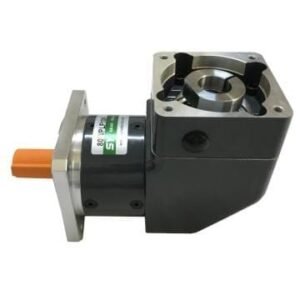

• Açılı (right-angle) planet redüktörler: Giriş ve çıkış milleri 90° açıdadır. Alan kısıtlı veya motorun farklı düzlemde konumlanması gereken uygulamalara uygundur. Açılı aktarım genellikle konik (bevel) veya hipoid dişli kademesiyle sağlanır.

Dişli Yapısına Göre:

• Düz dişli (spur) planet redüktörler: Daha basit ve ekonomiktir, helisele göre biraz daha gürültülü olabilir.

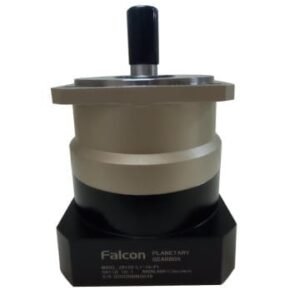

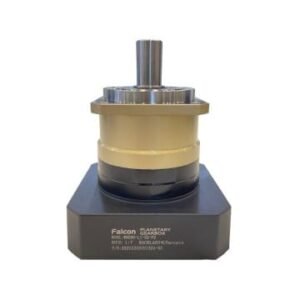

• Helisel dişli planet redüktörler: Daha sessiz ve yumuşak çalışır, yük kapasitesi yüksektir. Verim düz dişliye göre bir miktar düşük olabilir.

Hassasiyet Sınıfına Göre:

• Ekonomik (standart) modeller: Yüksek adetli, hassasiyetin kritik olmadığı uygulamalarda kullanılır. Boşluk değerleri genellikle onlarca arcmin düzeyindedir.
• Hassas modeller: Düşük boşluk ve yüksek burulma rijitliği gerektiren CNC, robotik ve döner tabla uygulamalarında kullanılır. Boşluk birkaç arcmin düzeyine iner.

Motor uyumluluğu:

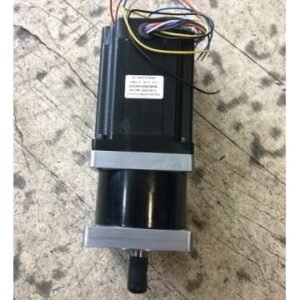

• Step motorlar: Genellikle açık çevrim ve orta hassasiyetli uygulamalarda kullanılır. Planet redüktör torku artırarak daha ağır yüklerin hareket ettirilmesini sağlar, motora yansıyan yük ataletini azaltarak daha kararlı çalışma sunar.
• Servo motorlar: Yüksek hassasiyet ve dinamik tepki gerektiren kapalı çevrim uygulamalar için idealdir. Düşük boşluklu (hassas) planet redüktörler servo motorun konumlandırma yeteneğini en iyi şekilde destekler.

Servonorm, NEMA standartlarında veya servo motor flanş ölçülerine uygun giriş flanşlı planet redüktörler sunarak montaj kolaylığı ve geniş uyumluluk sağlar.

Doğru Planet Redüktör Seçimi: Teknik Parametreler ve Kriterler

Doğru redüktör seçimi sistem performansını, verimliliğini ve ömrünü doğrudan etkiler. Dikkat edilecek başlıca parametreler:

• Redüktör oranı: Motor hızını istenen çıkış hızına düşürme oranıdır, hız ve tork gereksinimine göre seçilir.
• Nominal ve maksimum çıkış torku: Redüktörün sürekli ve anlık aktarabileceği tork değerleridir, uygulamanın yükünü karşılamalıdır.
• Boşluk (backlash): Giriş mili sabitken çıkış milinin boşta dönebildiği açıdır. Hassas konumlandırmada düşük değer tercih edilir.
• Verim: Girişteki gücün ne kadarının çıkışa aktarıldığını gösterir.
• Atalet uyumu: Motor miline indirgenmiş yük ataletinin motor ataletine oranı genellikle düşük tutulur (uygulamaya göre çoğunlukla yaklaşık 10:1'in altı hedeflenir). Kesin değer için motor üreticisinin önerisine bakın.
• Giriş/çıkış mili ölçüleri: Mil çapı ve kama yuvası motor ve yükle uyumlu olmalıdır.
• Motor flanşı uyumu: NEMA ölçüleri (NEMA 17, 23, 34 vb.) veya servo flanş ölçüleri (örn. 60 mm, 80 mm, 130 mm) ile uyumlu olmalıdır.
• Radyal ve eksenel yük kapasitesi: Çıkış miline gelen dik ve eksenel kuvvetler kapasiteyi aşmamalıdır.
• Koruma sınıfı (IP): Ortamın toz ve su koşullarına uygun olmalıdır (örn. IP65, IP67).
• Yağlama ve bakım: Bazı modeller ömür boyu yağlamalıdır, bazıları düzenli bakım gerektirir.

Hızlanma/yavaşlama süreleri ve durma hassasiyeti gibi dinamik gereksinimler her parametrenin önemini değiştirir.

Redüktör Oranı Nasıl Seçilir?

Redüktör oranı (i), motorun nominal hızını (Nmotor) istenen çıkış hızına (Nçıkış) düşürmek ve gerekli torku sağlamak için belirlenen temel parametredir. Seçim adımları:

1. Çıkış hızını belirleyin: Yükün hareket etmesi gereken nominal veya maksimum hızı netleştirin.
2. Motor hızını öğrenin: Step veya servo motorun nominal hızını (RPM) ve verimli çalıştığı aralığı dikkate alın.
3. Gerekli torku hesaplayın: Yük ağırlığı, sürtünme ve hızlanma/yavaşlama kuvvetlerine göre maksimum çıkış torkunu belirleyin.
4. Oranı hesaplayın: i = Nmotor / Nçıkış. Tork için Tçıkış = Tmotor × i × verim formülü kullanılır.
5. Dinamik gereksinimleri kontrol edin: Hızlanma süreleri ve atalet uyumu oranı etkiler. Yük ataleti motora oranın karesine bölünerek yansır, bu yüzden yüksek ataletli yüklerde daha yüksek oran motorun işini kolaylaştırır.
6. Verim ve ısıyı değerlendirin: Yüksek oranlar genellikle daha fazla kademe, hafif verim düşüşü ve daha fazla ısı demektir.

Yanlış oran motorun aşırı yüklenmesine, istenen hıza ulaşılamamasına veya aşırı ısınmaya yol açar. Detaylı hesaplama ve uzman desteği önerilir.

Boşluk (Backlash) Neden Önemlidir?

Boşluk (backlash), giriş mili sabitken çıkış milinin serbestçe dönebildiği açısal harekettir. Ark dakika (arcmin) cinsinden ifade edilir, 1 ark dakika bir derecenin 1/60'ıdır. Önemi şu durumlarda ortaya çıkar:

• Konumlandırma doğruluğu: Yüksek boşluk konumlandırma hatalarına ve tekrarlanabilirlik sorunlarına yol açar.
• Titreşim ve gürültü: Yük yönü değiştiğinde dişlilerin aniden temas etmesi titreşim ve darbe yaratır, mekanik ömrü kısaltır.
• Yüzey kalitesi: CNC işlemede takım titreşir, yüzeyde izler oluşur.
• Kontrol kararlılığı: Boşluk kontrol döngüsünde "ölü bölge" oluşturarak salınıma yol açabilir.

Robotik kollar, CNC tezgâhları, tıbbi görüntüleme ve hassas montaj hatları gibi uygulamalarda düşük boşluklu redüktörler tercih edilir. Servonorm olarak hassas uygulamalar için düşük boşluklu planet redüktör çözümleri sunuyoruz.

Planet Redüktör Uygulama Alanları

• CNC makineleri: Takım ve iş parçasının hassas hareketinde. Yüksek tork, düşük boşluk ve rijitlik yüzey kalitesini etkiler.
• Robotik: Robot kollarının eklem hareketlerinde. Yüksek tork/ağırlık oranı ve hassas konumlandırma sağlar.
• Otomasyon hatları: Konveyör ve transfer ünitelerinde sürekli çalışma için uzun ömür ve verimlilik.
• Paketleme makineleri: Gıda, ilaç ve tüketim ürünlerinde hızlı, tekrarlanabilir hareket ve hassas duruş.
• Konveyör sistemleri: Ağır yük taşımada yüksek tork yoğunluğu, hassas hız ve konum kontrolü gereken uygulamalarda.

Yaygın Planet Redüktör Sorunları

Kablo ve yağ kontrollerinden önce enerjiyi kesin, redüktör sıcak olabilir.

Sorun devam ederse profesyonel teknik destek alın.

Planet Redüktör Bakımı ve Uzun Ömürlü Kullanım İpuçları

Önleyici bakım arıza maliyetini ve üretim duruşlarını azaltır.

• Yağlama kontrolü: Üreticinin önerisine göre yağ seviyesini kontrol edin, doğru tip ve miktarda yağ kullanın. Ömür boyu yağlamalı modellere müdahale etmeyin.
• Montaj kontrolleri: Enerjiyi keserek motor ve yük bağlantılarını (cıvata, kaplin) periyodik kontrol edin. Gevşek bağlantı titreşim ve aşınmaya yol açar.
• Sızdırmazlık elemanları: Yağ sızıntısını kontrol edin. Yıpranan keçe ve contaları değiştirin, sızıntı kir ve nem girişine neden olur.
• Aşırı yükten kaçının: Nominal tork ve hız kapasitesinin üzerinde çalıştırmak dişli ve rulmanlarda erken aşınmaya yol açar.
• Çevre koşulları: Sıcaklık, nem ve toz seviyesini izleyin, gerekirse yüksek IP sınıflı model seçin.
• Titreşim ve gürültü: Olağandışı titreşim veya ses bir sorunun işareti olabilir, erken müdahale büyük arızaları önler.

Planet Redüktör Fiyatları

Fiyatlar birçok faktöre bağlı olarak geniş aralıkta değişir. İlk maliyetin yanında enerji verimliliği, bakım ve arıza riski de değerlendirilmelidir.

• Tork kapasitesi: Yüksek tork kapasitesi daha büyük ve sağlam yapı, dolayısıyla daha yüksek maliyet demektir.
• Redüktör oranı: Özel veya çok yüksek oranlar daha karmaşık dişli düzeni gerektirebilir.
• Boşluk değeri: Düşük boşluklu (hassas) modeller daha yüksek üretim hassasiyeti gerektirdiği için daha pahalıdır.
• Verim: Yüksek verimli modeller enerji tasarrufu sağlar ancak başlangıç fiyatı yüksek olabilir.
• Malzeme ve üretim hassasiyeti: Sertleştirilmiş çelik gibi malzeme kalitesi, rulman tipi ve üretim hassasiyeti dayanıklılığı ve maliyeti belirler.
• Koruma sınıfı (IP): Yüksek IP sınıfı daha iyi sızdırmazlık sağlar, maliyeti artırabilir.
• Marka: Köklü markalar kalite, mühendislik desteği ve garanti nedeniyle daha yüksek fiyatlı olabilir.
• Özel tasarım: Standart dışı mil, flanş veya modifikasyon ihtiyacı maliyeti artırır.
• Garanti ve destek: Garanti süresi ve satış sonrası hizmetler toplam maliyetin parçasıdır.

Toplam Sahip Olma Maliyeti (TCO) yaklaşımı en ekonomik çözümü bulmaya yardımcı olur. Servonorm olarak farklı bütçe ve uygulamalara uygun geniş bir planet redüktör yelpazesi sunuyoruz.

Projeniz İçin En Uygun Planet Redüktör Çözümü

Doğru redüktör seçimi sistem performansını, enerji verimliliğini ve uzun vadeli işletme maliyetini belirler. Servonorm olarak geniş ürün yelpazemiz ve mühendislik uzmanlığımızla uygulamanızın dinamik gereksinimlerini, çevre koşullarını ve bütçenizi dikkate alarak projenize uygun planet redüktörü seçmenize yardımcı oluyoruz.
