CNC Kontrol Panelleri

CNC kontrol panelleri, modern imalatın merkezinde yer alan ve makinelerin hareketlerini yöneten kritik bileşenlerdir. Servonorm olarak mühendislik birikimimizle, farklı endüstriyel ihtiyaçlara uygun, entegre ve optimize edilmiş CNC kontrol paneli çözümleri sunuyoruz.

CNC Kontrol Paneli Nedir? Temel İşlevleri ve Bileşenleri

CNC kontrol paneli, Bilgisayarlı Sayısal Kontrol (Computer Numerical Control) makinelerinin hareketlerini yöneten merkezi birimdir. G-kodları gibi programlama talimatlarını yorumlar, motorlara ve diğer aktüatörlere sinyal göndererek takım hareketlerini, hızları ve kesme derinliklerini hassas biçimde kontrol eder. Makinenin "beyni" olarak karmaşık parçaların otomatik, tekrarlanabilir ve yüksek kalitede üretilmesini sağlar.

Temel İşlevleri:

• Hareket kontrolü: Makinenin eksenlerini (X, Y, Z, A, B, C vb.) senkronize ve hassas hareket ettirir.
• G kod yorumlama: CAD/CAM yazılımlarından gelen G-kodlarını ve M-kodlarını (makine işlev kodları) elektriksel sinyallere dönüştürür.
• Arayüz sağlama: Operatörün makineyle etkileşimi için kullanıcı arayüzü (HMI) sunar.
• Güvenlik yönetimi: Acil durdurma ve limit anahtarlarını yönetir.
• Geri bildirim işleme: Kapalı çevrim sistemlerde enkoder verisini işleyerek konum ve hızı düzeltir.

Ana Bileşenleri:

• İşlemci (CPU): G-kodlarını yorumlar ve hareket algoritmalarını çalıştırır.
• Bellek (RAM/ROM): Programları, ayarları ve işletim sistemini saklar.
• Giriş/Çıkış (I/O) modülleri: Sensör sinyallerini alır, motor sürücülerine ve valflere komut gönderir.
• Ekran ve tuş takımı / dokunmatik arayüz: Program yükleme, parametre ayarı ve makine takibi için kullanılır.

Neden Yüksek Performanslı Bir CNC Kontrol Paneli Seçmelisiniz?

Doğru kontrol paneli, mevcut işlerinizi daha iyi yapmanızı sağladığı gibi yeni üretim yetenekleri de kazandırır:

• Üretim hassasiyeti ve tekrarlanabilirlik: Gelişmiş işlemci ve algoritmalar karmaşık parçalarda yüksek hassasiyet sağlar.
• Hız ve verimlilik: Hızlı veri işleme ve eksen kontrolü döngü sürelerini kısaltır.
• Yüksek otomasyon kapasitesi: Robotik sistemler ve otomatik takım değiştiricilerle entegre çalışır.
• Operatör güvenliği: Güvenlik protokolleri ve hata tespit mekanizmaları kazaları önlemeye yardımcı olur.
• Düşük arıza oranı: Kaliteli bileşenler ve sağlam yazılım kesintisiz üretime katkı sağlar.
• Uzun vadeli maliyet tasarrufu: Verimlilik, düşük hurda oranı ve uzun ekipman ömrü işletme maliyetini düşürür.
• Yazılım entegrasyonu: CAD/CAM ve üretim yönetim sistemleriyle (MES) veri akışını kolaylaştırır.

CNC Kontrol Paneli Çeşitleri ve Uygulama Alanlarına Göre Sınıflandırma

CNC kontrol panelleri kullanım amacına, eksen sayısına, desteklenen motor tiplerine ve uygulama alanına göre farklılaşır. Metal ve ahşap işleme gibi disiplinler kontrol panelinden farklı özellikler bekler.

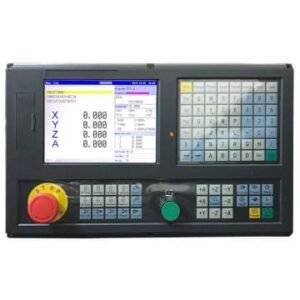

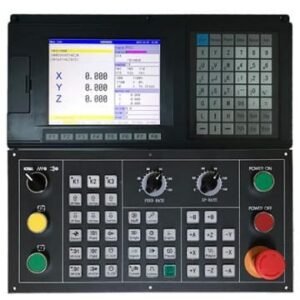

Freze CNC Kontrol Ünitesi: Metal İşlemede Hassasiyet ve Güç

Freze CNC kontrol ünitesi; CNC freze, işleme merkezi ve metal router gibi makinelerde yüksek hassasiyet gerektiren operasyonlar için tasarlanmıştır. Çelik ve alüminyum işlemede gereken yumuşak ivmelenme ve ileriyi okuma (look-ahead) gibi hareket kontrol özelliklerini destekler. Çok eksenli (3, 4, 5 eksen ve üzeri) çalışma, takım kompanzasyonu ve yüksek hızlı işleme yetenekleri tipik özellikleridir. Karmaşık kalıp, hassas mühendislik ve havacılık parçalarında kullanılır.

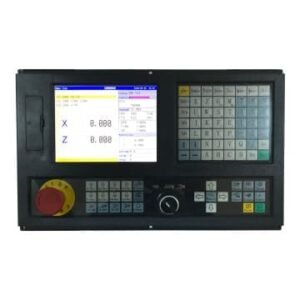

Torna CNC Kontrol Ünitesi: Silindirik Parça İşlemede

Torna CNC kontrol ünitesi, X ve Z eksenleriyle çalışır, dişli çekme için mil enkoderini okur ve elektrikli taret veya takım tutucuyu yönetir. Frezeye göre eksen sayısı azdır, ancak mil devri ile eksen hareketinin senkronu önem kazanır. Silindirik parça işleme ve dişli çekme için kullanılır.

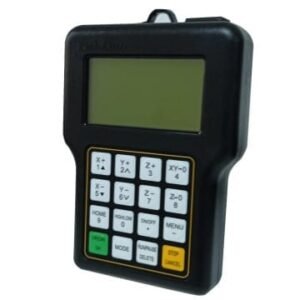

Ahşap CNC Kontrol Ünitesi: Mobilya ve Ağaç İşlemede Esneklik ve Hız

Ahşap CNC kontrol ünitesi; ahşap router, mobilya, panel işleme ve ağaç işleme makinelerinde esneklik ve yüksek hız odaklı çalışır. Ahşap işleme metale göre daha az kuvvet gerektirir, ancak yüksek hızlı hareket, yüzey kalitesi ve toz yönetimi öne çıkar. Bu üniteler MDF, suntalam ve masif ahşabın hızlı ve temiz kesimi, oyulması ve şekillendirilmesi için optimize edilmiştir. Seri üretimden özel tasarım mobilyaya kadar geniş bir yelpazede kullanılır.

Doğru CNC Kontrol Panelini Seçerken Nelere Dikkat Edilmeli?

Seçimde yalnızca başlangıç maliyetine değil, işletme ve bakım maliyetine, genişleme potansiyeline ve uygulamanızın ihtiyaçlarına bakın:

• Eksen sayısı: Parça karmaşıklığına göre 2, 3, 4, 5 veya daha fazla eksen desteği seçin. Basit kesimler için 2-3 eksen yeterlidir.
• Desteklenen motor tipleri: Makinenizin step mi servo mu kullandığını belirleyin, panel bu motor tipiyle uyumlu olmalıdır.
• Giriş/Çıkış (I/O) sayısı ve tipi: Sensör, limit anahtarı ve takım değiştirici gibi bileşenler için yeterli dijital ve analog I/O olmalıdır.
• Kumanda arayüzü (HMI): Ergonomik, anlaşılır bir dokunmatik ekran veya tuş takımı kullanım kolaylığı sağlar.
• Yazılım uyumluluğu: Mevcut CAD/CAM yazılımlarıyla, G-kod ve M-kod desteğiyle uyumlu olmalıdır.
• Marka ve teknik servis desteği: Satış sonrası destek, yedek parça ve eğitim arızalarda hızlı çözüm sağlar.
• Bütçe ve yatırım getirisi: Verimlilik artışı, enerji tasarrufu ve ömür gibi toplam sahip olma maliyetini değerlendirin.
• Gelecekteki genişleme: Modüler veya ek özelliklerle genişletilebilir paneller işletme büyüdükçe avantaj sağlar.

CNC Kontrol Panellerinin Endüstriyel Uygulama Alanları: Sektörlere Özel Çözümler

• Otomotiv: Kalıp, motor parçaları, şasi bileşenleri ve iç trim parçalarının hassas ve seri işlenmesi.
• Havacılık ve savunma: Türbin kanatları ve uçak gövde parçaları gibi karmaşık geometrili, yüksek mukavemetli alaşım işleme.
• Mobilya ve ahşap işleme: Özel tasarım parçalar, panel kesim, oyma, kapı ve pencere üretimi.
• Kalıpçılık: Plastik enjeksiyon, döküm ve pres kalıplarının karmaşık 3D geometrilerle işlenmesi.
• Medikal: Cerrahi aletler, implantlar ve protez parçalarının hassas üretimi.
• Eğitim ve prototipleme: Mühendislik fakülteleri, meslek liseleri ve Ar-Ge merkezlerinde hızlı ve ekonomik prototip üretimi.

CNC Kontrol Panellerinin Temel Teknik Özellikleri ve Performans Kriterleri

Teknik özellikler makinenin hassasiyetini, hızını, otomasyon seviyesini ve işleyebileceği parça türlerini belirler.

Kontrol Edilen Eksen Sayısı:

• 2 eksen: Tornalama gibi basit düzlemsel hareketler.
• 3 eksen: Frezeleme ve delme gibi standart işlemlerde (X, Y, Z) temel kontrol.
• 5 eksen ve üzeri: Karmaşık parçaların tek bağlamada, eş zamanlı hareketle işlenmesi.

Desteklenen Motor Tipleri:

• Step motor: Daha küçük, ekonomik ve orta hassasiyetli uygulamalarda tercih edilir. Servonorm'un step motor sürücü kategorisinde uygun çözümler bulabilirsiniz.
• Servo motor: Yüksek hassasiyet, hız ve tork gerektiren uygulamalar için idealdir, geri besleme sayesinde konum ve hız kontrolünde üstündür. Servo sürücü çözümlerimizle panelin performansını artırabilirsiniz.

Giriş/Çıkış (I/O):

• Dijital I/O: Anahtar, sensör ve röle gibi açık/kapalı sinyaller içindir.
• Analog I/O: Sıcaklık, basınç gibi sürekli değerleri okumak veya hız kontrolü gibi analog çıkışlar için kullanılır.

Kumanda Arayüzü (HMI):

• Dokunmatik ekran: Sezgisel kullanım ve hızlı erişim sağlar.
• Tuş takımı: Geleneksel ve dayanıklı bir seçenek, endüstriyel ortamlarda tercih edilir.

Yazılım Uyumluluğu:

• G-kod ve M-kod desteği: Tüm CNC panellerinin temelidir.
• CAD/CAM entegrasyonu: Programlamayı basitleştirir ve hata olasılığını azaltır.

Haberleşme Protokolleri:

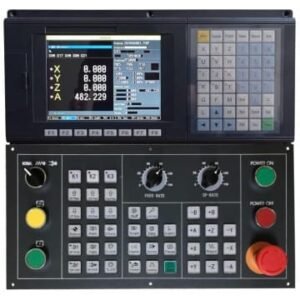

• EtherCAT, Modbus, Profibus: Panelin PLC'ler ve fabrika ağlarıyla iletişim kurmasını sağlar.

CNC Kontrol Paneli Bakımı ve Uzun Ömürlü Kullanım İpuçları

Önleyici bakım beklenmedik üretim kesintilerini azaltır ve ekipman ömrünü uzatır.

• Düzenli temizlik: Enerjiyi keserek panelin yüzeyini ve havalandırma deliklerini toz, talaş ve yağdan arındırın. Antistatik bez kullanın.
• Yazılım güncellemeleri: Üreticinin yayınladığı yazılım ve firmware güncellemelerini takip edin.
• Kablo bağlantı kontrolü: Güç, veri ve I/O kablolarının sıkı ve hasarsız olduğundan emin olun. Gevşek kablo sinyal kaybına ve kısa devreye yol açabilir.
• Sıcaklık ve nem: Çalışma ortamını üretici sınırları içinde tutun.
• Titreşim: Paneli aşırı titreşimden koruyun, gerekirse titreşim önleyici montaj elemanları kullanın.
• Elektriksel gürültü: Uygun topraklama ve ekranlı kablolama kullanın.
• Arıza tespiti: Arızada önce kılavuzdaki hata kodlarını ve temel adımları inceleyin. Basit sorunlar çoğunlukla yeniden başlatma veya bağlantı kontrolüyle çözülür.
• Yetkili servis desteği: Karmaşık arıza ve periyodik bakımlar için Servonorm gibi yetkili servislerden destek alın.

CNC Kontrol Paneli Fiyatları

"CNC kontrol paneli fiyatları" tek bir rakamla ifade edilemeyecek kadar geniş bir aralıktadır. Fiyatı panelin teknik özellikleri, markası, entegrasyon özellikleri, yazılım lisansları, çevresel koşullara dayanıklılığı ve aksesuarları belirler.

Küçük, düşük eksenli ve temel özellikli bir panel daha uygun fiyatlıdır. Yüksek eksenli, endüstriyel standartlara uygun, gelişmiş haberleşme ve entegre CAD/CAM özellikli sistemlerin maliyeti belirgin biçimde artar. Doğru çözüm için eksen sayınızı, motor uyumluluğunu, I/O ihtiyacınızı, çevresel koşulları ve entegrasyon beklentilerinizi netleştirip uzman tedarikçilerle iletişime geçmeniz önerilir.
