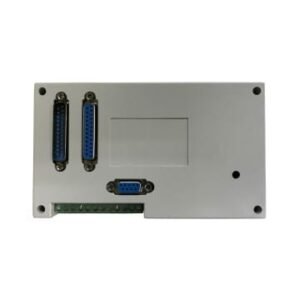

4 Eksen CNC Kontrol Ünitesi – FALCON-i4 SMC4-4-16A16B

Name: 4 Eksen CNC Kontrol Ünitesi - FALCON-i4 SMC4-4-16A16B - Servonorm
SKU: 4 Eksen FALCON-i4
Price: 190.00 USD
Availability: InStock

SKU: 4 Eksen FALCON-i4

Uygulama Alanı Freze

Desteklenen Eksen 4 Eksen

Haberleşme Tipi Pulse / Direction

Ekran LCD ekran

Dahili I/O 16 Opto-izoleli Giriş / 16 Opto-izoleli Çıkış

STOK DURUMU Stokta

TESLİMAT 2-4 iş günü içinde sevkiyat

GARANTİ 24 ay garanti

Fiyatlara KDV Dahil Değildir.

WhatsApp Teknik Bilgi Sorular & Cevaplar

Ürün Açıklaması Motor Uyumluluk Tablosu Bağlantı Şemaları User Manuel

4 Eksen CNC Kontrol Ünitesi - FALCON-i4 SMC4-4-16A16B

Birlikte Al

4 Eksen CNC Kontrol Ünitesi - FALCON-i4 SMC4-4-16A16B Bu ürün $190.00
Servo Motor 400 Watt - LZ3a-20LN - 60LZ-M01330 60LZ-M01330 - LZ3a-20LN $261.25

Set toplamı $451.25

Genel Bakış

Teknik Tanım

FALCON-i4 SMC4-4-16A16B, 4 eksenli hareket kontrolü gerektiren frezeleme uygulamaları için tasarlanmış bir CNC kontrol ünitesidir. Endüstriyel freze tezgahlarında eksenel hareketlerin yönetimi, koordinat sisteminin işlenmesi ve takım yolu kontrolü süreçlerinde görev alır. Sistem, çok eksenli işleme süreçlerinde ihtiyaç duyulan kontrol mimarisini sağlamak amacıyla yapılandırılmıştır.

Makine ve Otomasyon Entegrasyonu

Bu kontrol ünitesi, freze tezgahlarının mekanik yapıları ile sürücü sistemleri arasında bir köprü görevi görür. 4 eksen desteği sayesinde karmaşık geometrilerin işlenmesine olanak tanıyan donanım, makine imalatçıları ve sistem entegratörleri için standart frezeleme operasyonlarında kullanılmak üzere optimize edilmiştir. Ünite, CNC tabanlı otomasyon hatlarında hassas pozisyonlama ve senkronize hareket gereksinimlerini karşılamak üzere tasarlanmıştır.

Kullanım Alanları

FALCON-i4 SMC4-4-16A16B, özellikle aşağıdaki endüstriyel üretim süreçlerinde tercih edilmektedir:

Standart ve çok eksenli freze tezgahları
CNC işleme merkezleri
Özel amaçlı talaşlı imalat makineleri
Prototip üretim tezgahları

Sabit Kesme Hızı (CSS) Algoritması ile Çap Değiştikçe Pürüzsüz Yüzey Kalitesi

G32/G92/G76 Makroları ile Hatasız Metrik, İnç ve Konik Diş Açma (Threading)

Dahili PLC İle Servo veya Step Motorlu Elektronik Taret (Takım) Kontrolü

C Ekseni ve Canlı Takım (Live Tooling) Uygulamaları İçin Çift Spindle Desteği

El Çarkı (MPG) Simülasyon Modu ile Programı Adım Adım Güvenle Test Etme

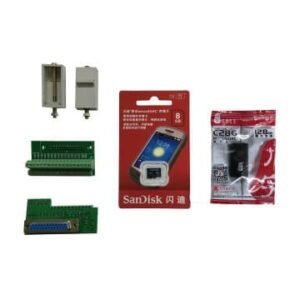

Paket İçeriği

FALCON-i4 (SMC4-4-16A16B)

Kullanım Alanları

Talaşlı imalat

Prototip üretim tezgahları

Özel amaçlı makine imalatı

CNC işleme merkezleri

TEKNİK ÖZELLİKLER

Performans ve Teknik Özellikler

Uygulamanızın tork, devir ve çevresel gereksinimlerini karşılaştırabilmeniz için tüm ölçülen değerler aşağıda listelenmiştir.

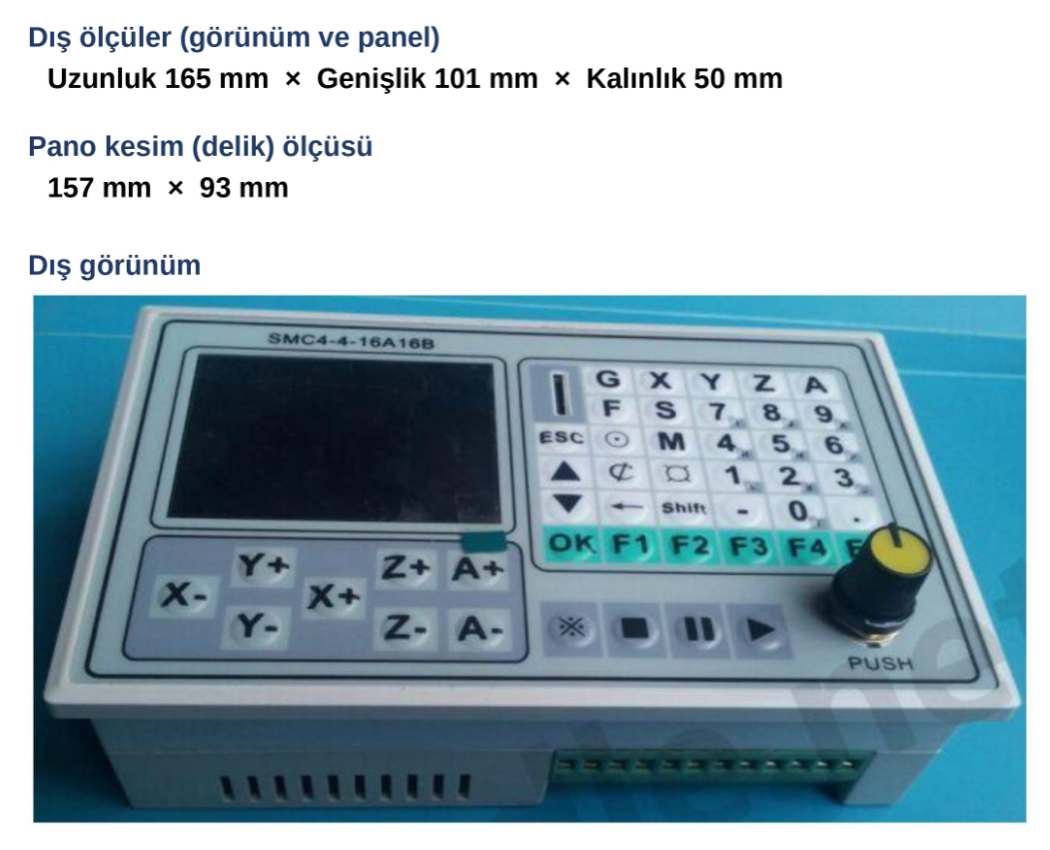

Pano Kesim Ölçüleri

ÖZELLİK	AÇIKLAMA / DEĞER
Desteklenen Eksen Sayısı	2, 3 veya 4 Eksen (X, Z, C, Y destekleri)
Ekran ve Arayüz	8.4 inç Endüstriyel TFT Renkli LCD
Dahili I/O (Giriş/Çıkış)	Örn: 32 İzoleli Giriş / 32 Röle Çıkışı
Taret (Takım) Kontrolü	4, 8, 12 istasyonlu elektrikli veya servo taret doğrudan kontrolü
Diş Açma (Threading)	Metrik, İnç, Konik ve Çoklu (Multi-thread) diş açma desteği
Spindle Kontrolü	0-10V Analog + CSS (Sabit Kesme Hızı) Algoritması
C-Ekseni ve Canlı Takım	Spindle eksenini pozisyonlama ve canlı takım sürme desteği
El Çarkı (MPG)	X1, X10, X100 çarpanlı harici MPG uyumluluğu
G-Kod Uyumluluğu	Fanuc T-Serisi standart G-Kodları ve çevrimleri (G71, G76 vb.)
Giriş Güç Kaynağı	24V DC, 2A

SİSTEM KONFİGÜRATÖRÜ

Sistem Uyumluluk ve Pano Kurulum Seti

Panonuzun verilerini girin; bu ürünün sisteminizle uyumlu olup olmadığını ve pano montajı için gereken tamamlayıcı modülleri anında söyleyelim.

Haberleşme Pulse
Maksimum eksen 4 eksen
Dahili I/O 16 giriş / 16 çıkış

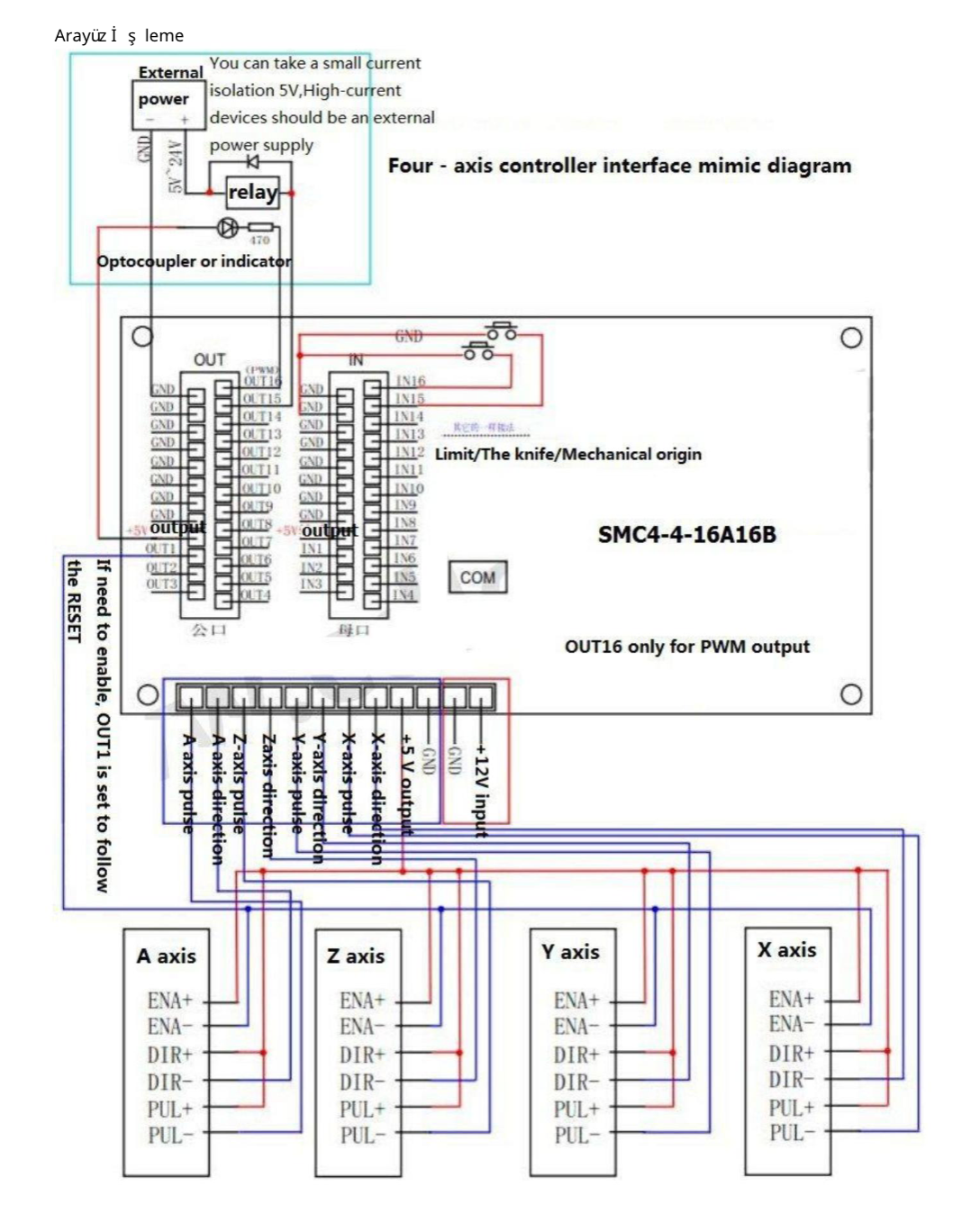

Pin Çıkış - Kablolama - I/O Bağlantı Şemaları (Wiring Diagram)

FANUC Uyumluluğu (G-Kod ve M-Kod)

.smc-gm{font-family:Arial,Helvetica,sans-serif;font-size:14px;color:#1a1a1a;max-width:100%;overflow-x:auto}
.smc-gm table{border-collapse:collapse;width:100%;min-width:560px;background:#fff}
.smc-gm th,.smc-gm td{border:1px solid #222;padding:6px 10px;text-align:center;vertical-align:middle}
.smc-gm th{font-weight:400}

emretmek	parametre	Özellikler	açıklama
G00	XYZA	Hızlı hareket eden makine	Hızlı hareket için makinenin maksimum hızına göre
G01	XYZAF	İşleme Çalıştırması	F değeri sınırlıdır
G02	XYZAF	saat yönünde dairesel işleme
G03	XYZAF	saat yönünün tersine dairesel işleme
G04	P	Gecikme	Etkilenen P değerleri
G17	(X,Y) Koordinat düzlemi
G18	(X,Z) Koordinat düzlemi
G19	(Y,Z) Koordinat düzlemi
G28	XYZA	Mekanik orijine geri dön	Ayrı ayrı veya kombinasyon halinde kontrol edilebilir
	P1XYZA	Geçerli koordinatlara atandı
	P2XYZA	Artı mevcut koordinat değerleri verildiğinde
	P3XYZA	Mekanik orijine koşullu geri dönüş	Yalnızca mekanik orijinden etkili güç geri geldikten sonra, bu işlevi çağırmak geçersizdir.
G54		İş parçası koordinatı 1	Bellek iş parçası orijini ve mekanik orijin ofset değeri
G55		İş parçası koordinatı 2	Bellek iş parçası orijini ve mekanik orijin ofset değeri
G56		İş parçası koordinatı 3	Bellek iş parçası orijini ve mekanik orijin ofset değeri
G57		İş parçası koordinatı 4	Bellek iş parçası orijini ve mekanik orijin ofset değeri
G58		İş parçası koordinatı 5	Bellek iş parçası orijini ve mekanik orijin ofset değeri
G59		İş parçası koordinatı 6	Bellek iş parçası orijini ve mekanik orijin ofset değeri
G80		Sondaj talimatları
G81	XYZRF	sondaj talimatı	Üniversal delme
G82	XYZRPF	sondaj talimatı	Kontrol edilebilir alt kalış süresi
G83	XYZRIF	sondaj talimatı	Sıra pimi delme
G90		Mutlak değer boyutu	varsayılan
G91		artımlı boyut
M00		Talimatı duraklat	Devam etmek için başlat düğmesine basana kadar
M03		Mil İleri	Etkilenen gecikme parametreleri
M04		Milin ters çevrilmesi	Etkilenen gecikme parametreleri
M05		Mil durdurma
M07		Sprey Açık	Etkilenen gecikme parametreleri
M08		Soğutma Açık	Etkilenen gecikme parametreleri
M09		Bu arada Kapat M07M08
M30		Toplam program durdurulur
M47		Döngü talimatı	Çalıştırmak için ilk satıra dönün

Servo/Step Uyumluluk Tablosu

SIK SORULANLAR

Ürün Destek Uzmanı

Ürünün teknik detayları, uyumluluk ve teslimat hakkında en çok sorulanları yanıtladık. Kendi senaryonuz için asistanlarımıza bağlanabilirsiniz.

Uygulama

Teknik

Sık Karşılaşılanlar

Motor / Sürücü Teknolojisi	Uyumluluk Durumu	Sinyal / Haberleşme Tipi	İvme Tipi & Parametre	Home / Z-Pulse Tipi	Alarm & Reset Bağlantısı	Teknik Açıklamalar & Notlar
Açık Döngü Step (Open-Loop)	Tam Uyumlu	5V Pulse/Direction (Maks. 100kHz)	S-Eğrisi / Lineer Rampalama	X+/X-, Y+/Y-, Z+/Z- Limit Switchler	Harici Klemens Girişine Bağlanabilir	Mermer, ahşap router ve basit 3-4 eksen CNC tezgahları için ekonomik çözümdür.
Kapalı Döngü Step (Closed-Loop)	Tam Uyumlu	5V Pulse/Direction	S-Eğrisi / Lineer	Limit Switch + Sürücü Alarmı	Sürücü ALM -> Giriş Klemensi (In1-In16)	Sürücü hata sinyali giriş klemensine taranarak program durdurulabilir.
AC Servo Motor (Pulse/Dir Modu)	Uyumlu (Temel Mod)	5V Pulse/Direction (500kHz Max)	Lineer Rampalama	Limit Switch ile Home Arama	Sürücü ALM -> Giriş Klemensi	Giriş/çıkış klemensleri üzerinden Servo Enable (SON) ve Alarm takibi yapılır.
