ÖZELLİK	AÇIKLAMA / DEĞER
Desteklenen Eksen Sayısı	3, 4 veya 5 Eksen (Eşzamanlı enterpolasyon)
İşlemci ve Mimari	32-bit ARM + Yüksek Hızlı FPGA / DSP
Haberleşme Tipi	Pulse + Yön (500 kHz - 2 MHz arası) / RS485 Modbus RTU
Ekran ve Arayüz	8.4 inç / 10.4 inç Endüstriyel TFT Renkli LCD
Dahili I/O (Giriş/Çıkış)	Örn: 24 veya 40 Adet İzoleli Giriş / 24 Adet Röle Çıkışı
Spindle (İş Mili) Kontrolü	0-10V Analog Çıkış, Çift Spindle ve Rijit Kılavuz Çekme Desteği
Takım Magazini (ATC)	Şemsiye tipi, Kol tipi takım değiştirici için dahili PLC makrosu
Önceden Okuma (Look-Ahead)	1000 Satır önceden okuma (Yüksek hızda pürüzsüz yüzey işleme)
G-Kod ve Makro	Standart Fanuc G-Kod Uyumlu, Makro B programlama desteği
Hafıza ve Dosya Aktarımı	Dahili Bellek + USB üzerinden doğrudan işleme (DNC modu)
Giriş Güç Kaynağı	24V DC, 2A - 5A (SMPS Adaptör ile besleme)

Kategori	Kod	İşlev	Açıklamalar
-	G00	Hızlı konumlandırma	-
-	G01	Doğrusal enterpolasyon	-
-	G02	Dairesel enterpolasyon / spiral enterpolasyon CW	-
-	G03	Saat yönü tersi dairesel enterpolasyon / spiral enterpolasyon CCW	-
-	G04	Gecikme (Delay)	-
-	G17	Xp Yp düzlemini seç: X ekseni veya ona paralel eksen	-
-	G18	Z X düzlemini seç: Y ekseni veya ona paralel eksen	-
-	G19	Y Z düzlemini seç: Z ekseni veya ona paralel eksen	-
-	G20	İnç veri girişi (İngiliz sistemi)	-
-	G21	Milimetre veri girişi (Metrik sistem)	-
-	G28/G281/G282/G283/G284	Makine sıfır noktasına git	-
-	G30/G301/G302/G303/G304	Koordinat sıfır noktasına git	-
-	G40	Takım yarıçapı telafisini iptal et	-
-	G41	Takım yarıçap telafisi (sol)	-
-	G42	Takım yarıçap telafisi (sağ)	-
-	G43	Pozitif takım boyu telafisi	-
-	G44	Negatif takım boyu telafisi	-
-	G49	Takım boyu telafisini iptal et	-
-	G50/G52	Koordinat sistemi ayarla: iş koordinat sisteminde programlamayı kolaylaştırır	-
-	G53	Makine koordinat sistemini seç	-
-	G54.1/G54.48	İş koordinatı 1 seçimi	Not: Bu altı iş koordinatı CNC'de saklanır, kullanıcı bunlardan birini seçebilir
-	G55/G56/G57/G58/G59	İş koordinatı 2/3/4/5/6 seçimi	-
-	G73	Derin delik delme döngüsü: aralıklı besleme, hızlı geri	-
-	G74	Sol kılavuz çekme (Tap) döngüsü	-
-	G80	Çevrim modunu iptal et / harici işlemi iptal et	-
-	G81	Delik delme döngüsü: kesme beslemesi, delik büyütme veya harici işlem, hızlı geri	-
-	G82	Talaş kırmalı delik delme veya ters delik büyütme döngüsü: delik dibinde takımı durdur, hızlı geri	-
-	G83	Küçük derin delik delme döngüsü: aralıklı besleme, hızlı geri	-
-	G84	Sağ kılavuz çekme (Tap) döngüsü	-
-	G85	Delik büyütme döngüsü: kesme beslemesi, geri kesme beslemesi	-
-	G86	Delik büyütme döngüsü: kesme beslemesi, delik dibinde mili durdur, hızlı geri	-
-	G89	Delik büyütme döngüsü: delik dibinde takımı durdur, geri kesme beslemesi	-
-	G90	Mutlak programlama	-
-	G91	Artımlı programlama	-
-	G99	R noktasına geri dön: ilk delikte kullanılır	-
İş Mili (Spindle)	M03 M04 M05	İş mili CW / İş mili CCW / İş milini durdur	M7053/M7054 P xxxx; Belirtilen süre (P, ms cinsinden) kadar CW veya CCW döndükten sonra durur. Örn: M7053 P2000;
Soğutma (Cooling)	M08 M09	Soğutmayı aç / Soğutmayı kapat	-
Ayna (Chuck)	M10 M11	Takımı sık / Takımı çöz	-
Üfleme (Huff)	M58 M59	Üflemeyi kapat / Üflemeyi aç	M59 sinyalini kontrol eder
Yağlama (Lubrication)	M32 M33	Yağlamayı aç / Yağlamayı kapat	M32 sinyalini kontrol eder
Kullanıcı tanımlı	M79 M78	Kullanıcı tanımlı 7. çıkışı aç / kapat	Çift sinyal çıkışı
Kullanıcı tanımlı çıkış	M61 M60 / M63 M62 / M65 M64 / M67 M66 / M69 M68 / M71 M70 / M75 M74	Kullanıcı tanımlı 2-8 çıkışları aç / kapat	Sırasıyla M61/M63/M65/M67/M69/M71/M75 sinyallerini kontrol eder
İş mili vites değiştirme	M41 M42 M43 M44	SP Hız 1./2./3./4. vites	İş milinin analog voltajını ayarlamak için S01, S02, S03, S04 çıkarır
Kullanıcı tanımlı giriş	M12/M13, M14/M15, M16/M17, M18/M19, M28/M29, M22/M23, M24/M25	M.. girişinin geçerli/geçersiz olduğunu kontrol et	Şartlar geçerliyken atlama yapmak için. Örn: M12 P120 satırına atlar
Alt program	M97, M98, M99	Program atlama / Alt program çağır / Alt program çağrısını iptal et	L=1-99. P, aktarılan programın satır numarasıdır
Program kontrolü	M87, M00, M01, M02, M30, M20	İş parçası sayısını 1 artır / Programı beklet / M22 etkili bekletme / Program bitti / M05, M09 bitti / Program otomatik tekrar başlar	P10=0 parametresi ayarlanmadığında, M87 iş parçası sayısını 1 artırır
İş mili hızı	S SS	Birinci iş milinin hızı / İkinci iş milinin hızı	S=0-99999, SS=0-99999
Mutlak motor pozisyonunu oku	M500 M501 M502 M503 M504	Tüm / X / Y / Z / 4. besleme ekseninin mutlak motor pozisyonunu oku ve mevcut makine koordinatını sıfırla	-

Motor / Sürücü Teknolojisi	Uyumluluk Durumu	Sinyal / Haberleşme Tipi	İvme Tipi & Parametre	Home / Z-Pulse Tipi	Alarm & Reset Bağlantısı	Teknik Açıklamalar & Notlar
Açık Döngü Step (Open-Loop)	Uyumlu	5V Differential Pulse/Direction (26LS31)	S-Eğrisi (S-Curve) / P27 = 8	Harici Limit Switch (X0-X5)	Bulunmuyor (Sürücüde ALM Çıkışı Yok)	Yüksek hızlarda adım kaçırma riskini önlemek için S-Eğrisi ivmelenme zorunludur.
Kapalı Döngü Step (Closed-Loop)	Uyumlu	5V Differential Pulse/Dir	S-Eğrisi / Lineer (P27 = 8 / 0)	Harici Switch + Enkoder İndeks	ALM -> X22 Girişi (P17 ayarı)	Adım kaybı algılandığında X22 üzerinden CNC acil stopa geçer.
AC Servo Motor (Pulse/Dir Modu)	Tam Uyumlu	5V Line Driver (RS422 Differential)	Lineer (Linear) / P27 = 0	Switch + Enkoder Z-Pulse (XZO/YZO/ZZO)	ALM -> X22, INTH -> Y17 (Servo Reset)	Z-Pulse sinyali ile mikron seviyesinde hassas referans noktası sıfırlama sağlanır.
AC Servo Motor (Mutlak Enkoder)	Tam Uyumlu	5V Pulse/Dir + RS485 Modbus Seri	Lineer (Linear) / P27 = 0	Bataryalı Mutlak Pozisyon (Home Switchsiz)	ALM -> X22 + Modbus RS485 Hata Kodu	P300=1 ayarlanarak her açılışta pozisyon kalibrasyon ihtiyacı ortadan kalkar.
AC Servo Motor (EtherCAT Bus)	Tam Uyumlu (18iM / Robot)	EtherCAT Protokolü (CoE CiA402 / RJ45)	Jerk Filtreli Dijital Yörünge	EtherCAT Bus Üzerinden Mutlak Pozisyon	EtherCAT Veri Yolu Anlık Durum & Alarm	FALCON18iM-4 ve Robot ünitelerinde kablo karmaşasını engeller, kesintisiz veri aktarır.

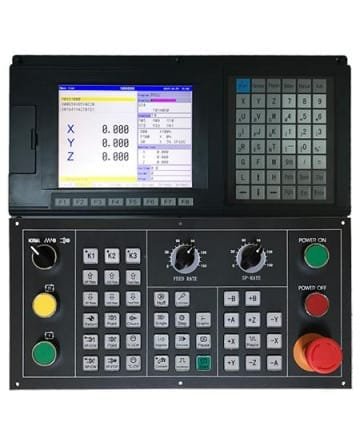

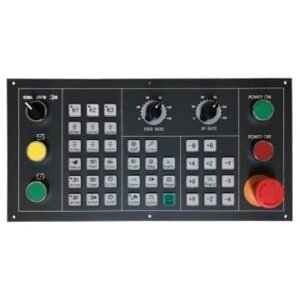

3 Eksen Freze CNC Kontrol Ünitesi – FALCON1000Mica-3

Genel Bakış

Teknik Tanım

Makine ve Otomasyon Entegrasyonu

3D Çok Eksenli Enterpolasyon ve Look-Ahead (Önceden Okuma) Yüzey Hassasiyeti

Dahili Makro ve PLC Desteği ile Özelleştirilebilir ATC (Otomatik Takım Değiştirici) Yönetimi

Spindle (İş Mili) Senkronizasyonu ile Rijit Kılavuz Çekme (Rigid Tapping)

G/M Kod Uyumluluğu ve Büyük Dosyalar İçin DNC (Doğrudan USB'den İşleme) Desteği

Dahili Z Ekseni Çarpışma Koruması ve Otomatik Takım Boyu Sıfırlama

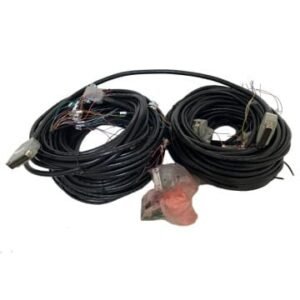

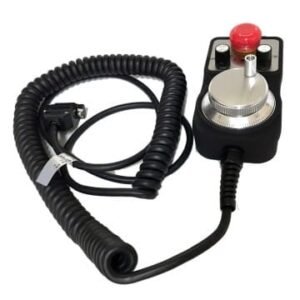

Paket İçeriği

Kullanım Alanları

Talaşlı imalat

Yüksek hızlı parçalama ve kalıpçılık

Seri üretim otomasyonu

Hassas yüzey işleme

Performans ve Teknik Özellikler
