Step Motor

Endüstriyel otomasyonda hassas konumlandırma ve kontrolün temel taşı olan step motorları keşfedin; Servonorm kalitesiyle projeleriniz için en uygun çözümü bulun. Modern üretim süreçlerinden robotik uygulamalara kadar geniş bir yelpazede kullanılan step motorlar, elektrik darbelerini tekrarlanabilir ve kesin açısal hareketlere dönüştürerek sistemlere üstün bir kontrol yeteneği kazandırır.

Step Motor Nedir? Hassas Konumlandırmanın Temel Bileşeni

Step motorlar, elektrik darbelerini hassas ve tekrarlanabilir açısal hareketlere dönüştüren, açık çevrim kontrol sistemlerinde sıklıkla tercih edilen elektromekanik cihazlardır. Bu motorlar, her bir elektrik darbesine karşılık belirli bir açıyla (adım açısı) dönerek, dijital sinyallerle milimetrik hassasiyette konumlandırma imkanı sunar.

Bir step motorun temel yapısı, elektromanyetik alanlar oluşturan sabit sargılardan (stator) ve bu alanlarla etkileşime girerek dönen hareketli bir parçadan (rotor) oluşur. Stator sargılarına sıralı olarak uygulanan elektrik darbeleri, rotorun adım adım ilerlemesini sağlar. Bu çalışma prensibi sayesinde step motorlar, geri besleme mekanizmalarına ihtiyaç duymadan (açık çevrim kontrol) bile yüksek doğrulukta konumlandırma yapabilir. Bu özellik, özellikle maliyet etkinliği ve tasarım basitliği arayan endüstriyel süreçlerde step motorları vazgeçilmez kılar.

Step Motor Çeşitleri ve Temel Teknik Özellikleri

Step motorlar, farklı uygulama ihtiyaçlarına göre çeşitli sınıflandırmalara ve teknik özelliklere sahiptir. Projeniz için en doğru motoru seçmek, bu özelliklerin anlaşılmasıyla başlar.

• Faz Sayısına Göre:

• 2 Fazlı Step Motorlar: En yaygın kullanılan tiptir. Basit kontrol algoritmalarıyla çalışır ve çoğu genel amaçlı otomasyon uygulamasında yeterli performans sunar.
• 3 Fazlı Step Motorlar: Daha pürüzsüz hareket, daha yüksek tork ve daha düşük titreşim avantajları sunar. Özellikle yüksek hassasiyet ve dinamik performans gerektiren uygulamalarda tercih edilir.

• Kontrol Yapısına Göre:

• Açık Çevrim (Open-Loop) Step Motorlar: Sürücüden gelen darbelere göre hareket eder ve motorun gerçek konumunu kontrol etmez. Maliyet etkinliği ve basitliği nedeniyle geniş bir kullanım alanına sahiptir.

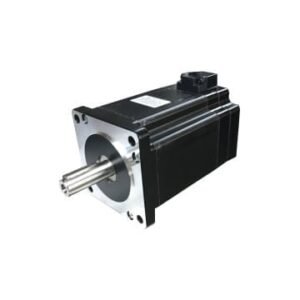

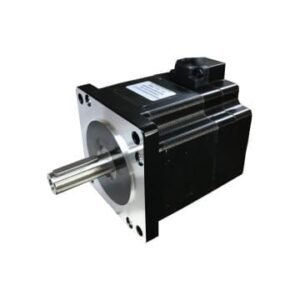

• Kapalı Çevrim (Closed-Loop) Step Motorlar: Enkoder gibi bir geri besleme mekanizması ile motorun gerçek konumunu sürekli izler ve adım kaçırma riskini minimize eder. Bu motorlar, geleneksel step motorların adım kaçırma dezavantajını gidererek servo motorlara yakın bir performans sunar ve orta segment uygulamalarda köprü görevi görür.

• Adım Açısı: Motorun her bir elektrik darbesinde döndüğü açısal mesafeyi ifade eder (örn. 1.8°, 0.9°). Daha küçük adım açıları, daha yüksek konumlandırma hassasiyeti sağlar.
• Tutma Torku: Motor enerjiliyken rotorun sabit tutulması için gereken maksimum tork değeridir. Bu değer, motorun bir yükü durdurma veya taşıma kapasitesini gösterir.

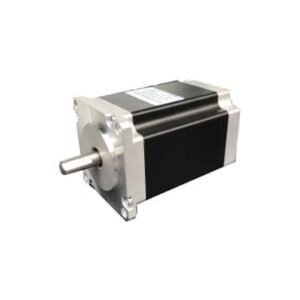

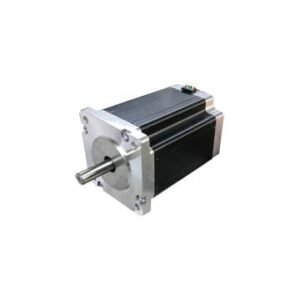

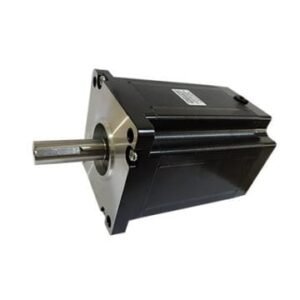

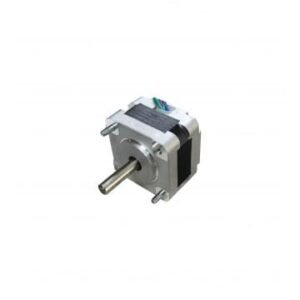

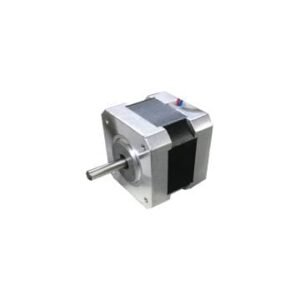

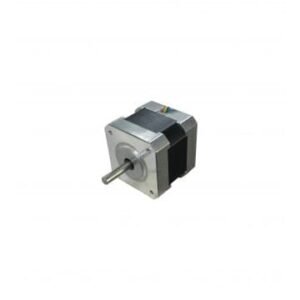

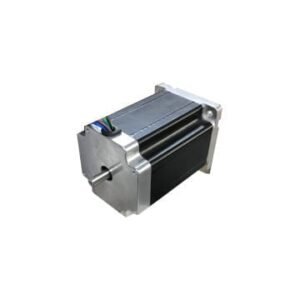

• NEMA Ölçüleri: NEMA (National Electrical Manufacturers Association) standartları, step motorların flanş boyutlarını ve montaj delik aralıklarını belirler (örn. NEMA 17, NEMA 23, NEMA 34). Bu ölçüler, motorun fiziksel boyutunu ve dolayısıyla genel tork kapasitesini ifade eder.
• Akım Değerleri: Motorun faz başına çektiği akım miktarını gösterir. Doğru sürücü seçimi ve motorun verimli çalışması için bu değer kritiktir.

Neden Step Motor Kullanmalısınız? Avantajları ve Temel Uygulama Felsefesi

Step motorlar, birçok otomasyon projesi için benzersiz avantajlar sunar ve belirli uygulama felsefeleri doğrultusunda ideal bir tercih haline gelir.

• Hassas Konumlandırma: Adım adım kontrol mekanizması sayesinde yüksek doğruluk ve tekrarlanabilirlik sağlar. Bu, özellikle konumun kritik olduğu uygulamalarda büyük bir avantajdır.
• Açık Çevrim Kontrol Kolaylığı: Geri besleme sensörlerine veya karmaşık kontrol algoritmalarına ihtiyaç duymadan basit bir şekilde kontrol edilebilir. Bu, sistem tasarımını basitleştirir ve maliyetleri düşürür.
• Maliyet Etkinliği: Özellikle orta hassasiyet ve hız gerektiren uygulamalar için servo motorlara kıyasla daha ekonomik bir çözüm sunar.
• Yüksek Tutma Torku: Enerji verildiğinde rotorun pozisyonunu dinamik yükler altında bile kararlı bir şekilde koruma yeteneğine sahiptir. Bu, motorun duruş pozisyonunu güvenilir bir şekilde sürdürmesini sağlar.
• Basit Yapı ve Dayanıklılık: Fırçasız yapısı sayesinde mekanik aşınma azdır, bu da uzun ömürlü ve az bakım gerektiren bir çalışma sunar.
• Düşük Hızda Yüksek Tork: Özellikle düşük devirlerde yüksek tork ihtiyacı olan uygulamalar için ideal performans sergiler. Bu, ağır yüklerin hassas bir şekilde hareket ettirilmesi gereken durumlarda kritik bir özelliktir.

Step motorlar, özellikle maliyet-performans dengesinin kritik olduğu ve aşırı dinamik hareketlerin gerekmediği otomasyon projelerinde vazgeçilmez bir tercih haline gelmiştir. Basit kontrol algoritmalarıyla bile yüksek tekrarlanabilirlik sunmaları, onları geniş bir uygulama yelpazesi için cazip kılar.

Doğru Step Motoru Seçerken Nelere Dikkat Edilmeli? Kapsamlı Bir Rehber

Projenizin başarısı, doğru step motor seçiminden geçer. İşte en uygun step motoru seçerken göz önünde bulundurmanız gereken kritik faktörler:

• Uygulama İhtiyaçları: Öncelikle projenizin gerektirdiği tork, hız, hassasiyet ve adım açısı gibi temel parametreleri net bir şekilde belirleyin. Bu, motorun fiziksel ve elektriksel özelliklerini doğrudan etkiler.
• Yük Ataleti: Tahrik edilecek yükün ataleti, motorun hızlanma ve yavaşlama performansını doğrudan etkiler. Yük ataletinin doğru hesaplanması, motorun adım kaçırma riskini azaltmak ve verimli çalışmasını sağlamak için hayati öneme sahiptir.
• Çalışma Ortamı: Motorun kullanılacağı ortamın sıcaklık, nem, toz ve titreşim gibi çevresel faktörlerini değerlendirin. Bu faktörler, motorun ömrünü ve performansını doğrudan etkileyebilir.

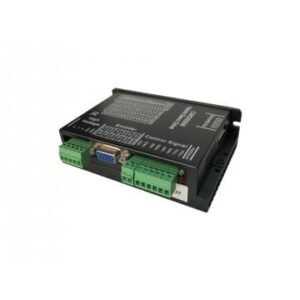

• Sürücü Uyumluluğu: Seçilen motorun akım ve voltaj değerlerine uygun bir step motor sürücüsü seçmek çok önemlidir. Yanlış sürücü seçimi, motorun aşırı ısınmasına, verimsiz çalışmasına veya adım kaçırmasına neden olabilir.
• Boyut ve Montaj: NEMA standartları gibi boyutlandırmaları göz önünde bulundurarak, motorun projenizin mekanik entegrasyonuna uygun olup olmadığını kontrol edin. Fiziksel sınırlamalar ve montaj kolaylığı da seçimde etkilidir.
• Maliyet ve Bütçe: Performans beklentileri ile ayrılan bütçe arasında optimum bir denge bulun. En pahalı motor her zaman en iyisi olmadığı gibi, en ucuz motor da uzun vadede ek maliyetler yaratabilir.
• Geri Besleme İhtiyacı: Eğer uygulamanızda adım kaçırma riski kabul edilemez derecede yüksekse, kapalı çevrim step motorları veya enkoder entegrasyonu gibi geri besleme çözümlerini değerlendirin.

Sadece motor özelliklerine odaklanmak yerine, sistemin genel dinamiklerini (yük, sürtünme, hızlanma/yavaşlama süreleri) göz önünde bulundurarak entegre bir seçim yaklaşımı benimsemek, projenizin uzun vadeli başarısı için kritik öneme sahiptir. Yanlış sürücü seçimi veya yetersiz boyutlandırma, motor performansını olumsuz etkileyebilir ve istenmeyen sorunlara yol açabilir.

Step Motor Uygulama Alanları: Sektörlere Özel Çözümler

Step motorlar, hassas kontrol ve güvenilir performans gerektiren çok çeşitli endüstriyel ve ticari uygulamalarda yaygın olarak kullanılmaktadır. İşte başlıca uygulama alanları:

• CNC Makineleri: Takım tezgahlarında kesme, delme ve frezeleme operasyonları için hassas takım hareketleri ve konumlandırma doğruluğu sağlar.
• 3D Yazıcılar: Ekstrüder ve eksen hareketlerinin milimetrik kontrolü sayesinde katman hassasiyeti ve baskı kalitesini garanti eder.
• Lazer Kesim ve Gravür Makineleri: Yüksek doğrulukta konumlandırma ve malzeme işleme için idealdir, karmaşık desenlerin ve detayların oluşturulmasına olanak tanır.
• Ambalaj Makineleri: Ürün besleme, etiketleme, paketleme ve doldurma süreçlerinde hassas ve tekrarlanabilir hareketler sağlayarak üretim verimliliğini artırır.
• Tekstil Makineleri: Kumaş besleme, iplik kontrolü ve dikiş otomasyonunda tekrarlanabilirlik sunarak yüksek kaliteli tekstil ürünleri üretimine katkıda bulunur.
• Tıbbi Cihazlar: Dozajlama sistemleri, analiz ekipmanları ve robotik cerrahi yardımcılarında kontrollü ve güvenilir hareketler için kullanılır.
• Güvenlik Sistemleri: Kamera pan/tilt mekanizmaları ve otomatik kapı sistemleri gibi uygulamalarda hassas açısal hareketler sağlar.

Her bir sektörde step motor, spesifik bir ihtiyacı karşılar. Örneğin, CNC makinelerinde tekrarlanabilirlik, 3D yazıcılarda katman hassasiyeti ve ambalaj makinelerinde üretim hızı için kritik bir rol oynar. Bu motorlar, sektör profesyonellerine özel, güvenilir ve maliyet etkin çözümler sunar.

Yaygın Step Motor Sorunları ve Temel Giderim Yöntemleri

Step motorlar genellikle güvenilir olsa da, bazı yaygın sorunlarla karşılaşılabilir. Bu sorunların nedenlerini anlamak ve doğru giderim yöntemlerini uygulamak, sistem performansını optimize etmek için önemlidir.

• Adım Kaçırma (Step Loss):

• Nedenleri: Aşırı yüklenme, yetersiz sürücü akımı, yanlış sürücü ayarları, çok yüksek hızlanma/yavaşlama rampaları, motorun nominal torkunun üzerinde çalışma.
• Çözümleri: Motoru yük kapasitesine uygun boyutlandırmak, sürücü akımını doğru ayarlamak, hızlanma/yavaşlama rampalarını optimize etmek, rezonans bölgelerinden kaçınmak. Kritik uygulamalarda kapalı çevrim step motorlar veya enkoder kullanımı adım kaçırma riskini büyük ölçüde azaltır.

• Titreşim ve Gürültü:

• Nedenleri: Rezonans frekanslarında çalışma, yanlış mikro adım ayarları, mekanik boşluklar veya gevşek bağlantılar, düşük hızlarda tam adım modunda çalışma.
• Çözümleri: Mikro adım ayarlarını artırmak (daha pürüzsüz hareket), titreşim sönümleyiciler kullanmak, mekanik bağlantıları kontrol etmek, rezonans bastırma özellikli sürücüler tercih etmek.

• Aşırı Isınma:

• Nedenleri: Yüksek akım ayarları, yetersiz soğutma, uzun süreli yüksek yüklü çalışma, motorun ortam sıcaklığının yüksek olması.
• Çözümleri: Sürücü akımını motorun nominal değerlerine göre ayarlamak, ek soğutma çözümleri (fan, soğutucu blok) kullanmak, motorun termal yönetimini iyileştirmek.

• Konumlandırma Hataları:

• Nedenleri: Mekanik sistemdeki boşluklar (backlash), sürücü ayarlarının yanlışlığı, kablo bağlantı sorunları, dışarıdan gelen parazitler.
• Çözümleri: Mekanik boşlukları gidermek, sürücü ayarlarını kontrol etmek, kablo bağlantılarını sağlamlaştırmak ve parazit koruması sağlamak.

Adım kaçırma probleminin sadece motorun kendisinden değil, aynı zamanda sürücü ayarları ve mekanik sistemin genel tasarımından da kaynaklanabileceğini unutmamak gerekir. Bütünsel bir sorun giderme yaklaşımı, bu tür sorunların daha etkili bir şekilde çözülmesini sağlar.

Step Motor Bakımı ve Uzun Ömürlü Kullanım İpuçları

Step motorlar, fırçasız yapıları sayesinde genellikle az bakım gerektirir. Ancak düzenli kontroller ve doğru kullanım alışkanlıkları, motorların verimli ve uzun ömürlü çalışmasını sağlamak için kritik öneme sahiptir.

• Periyodik Kontroller: Motorun elektrik bağlantılarını, kablolarını ve mekanik parçalarını (kaplin, yataklar) düzenli olarak görsel olarak denetleyin. Gevşek bağlantıları veya aşınma belirtilerini kontrol edin ve gerektiğinde sıkın veya değiştirin.
• Temizlik: Motorun yüzeyinde ve sürücüsünde biriken toz ve kir, soğutma performansını düşürebilir ve aşırı ısınmaya yol açabilir. Motoru ve çevresini düzenli olarak basınçlı hava veya yumuşak bir fırça ile temizleyin.
• Doğru Soğutma: Motorun çalışma sıcaklığını kontrol altında tutmak, ömrü için hayati öneme sahiptir. Fanların veya soğutma yüzeylerinin etkinliğini sağlayın ve motorun aşırı ısınmasını önlemek için yeterli hava akışı olduğundan emin olun.
• Yük Kontrolü: Motoru her zaman nominal tork değerleri içinde çalıştırın. Aşırı yüklenme, motorun zorlanmasına, aşırı ısınmasına ve adım kaçırmasına neden olabilir.
• Sürücü Ayarları: Step motor sürücüsünün akım ve mikro adım ayarlarının optimum düzeyde olduğundan emin olun. Periyodik olarak bu ayarları kontrol etmek ve gerektiğinde kalibre etmek, motorun en verimli şekilde çalışmasını sağlar.

Step motorların fırçasız yapısı nedeniyle mekanik aşınmanın daha az olması, onları bakım açısından avantajlı kılar. Ancak sürücü ayarları ve çevresel faktörler, bakım stratejisindeki kritik rolünü sürdürür. Özellikle termal yönetim, motor ömrü üzerinde doğrudan bir etkiye sahiptir ve göz ardı edilmemelidir.

Step Motor ve Servo Motor Karşılaştırması: Uygulamanız İçin En Doğru Seçim

Endüstriyel otomasyon projelerinde doğru motor tipini seçmek, sistem performansını ve maliyet etkinliğini doğrudan etkiler. Step motorlar ve servo motorlar, farklı çalışma prensipleri ve avantajlarıyla öne çıkar. Aşağıdaki tablo, bu iki motor tipinin temel özelliklerini karşılaştırarak projeniz için en uygun kararı vermenize yardımcı olacaktır.

Yüksek hızlı CNC, endüstriyel robotlar, hassas otomasyon, dinamik paketleme sistemleri

Step motorların "adım kaçırma" dezavantajının, doğru boyutlandırma, kapalı çevrim step motor kullanımı ve uygun sürücü seçimi ile büyük ölçüde yönetilebileceğini belirtmek önemlidir. Bu sayede step motorlar, birçok uygulamada servo motorlara ekonomik ve verimli bir alternatif sunabilir. Uygulamanızın gerektirdiği hız, tork, hassasiyet ve maliyet dengesini göz önünde bulundurarak en doğru motor tipini seçmek, projenizin uzun vadeli başarısı için kritik bir adımdır.

Step Motor Fiyatları: Performans, Hassasiyet ve Maliyet Dengesi

Step motor fiyatları, projenizin gereksinimlerine ve motorun teknik özelliklerine göre geniş bir yelpazede değişiklik gösterir. Doğru fiyat-performans dengesini bulmak, hem başlangıç maliyetleri hem de uzun vadeli işletme giderleri açısından önemlidir.

Fiyatlandırmayı etkileyen ana faktörler şunlardır:

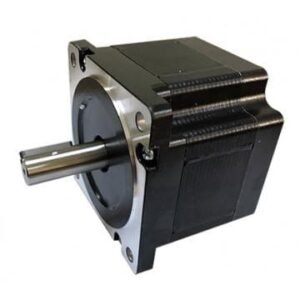

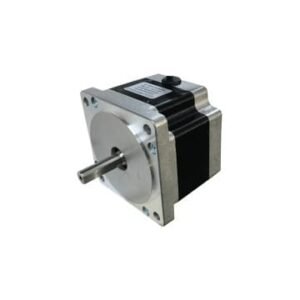

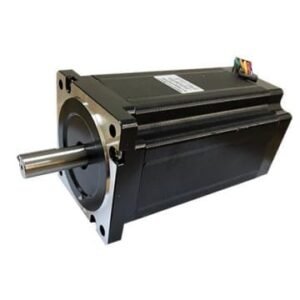

• NEMA Boyutu ve Tutma Torku: Daha büyük NEMA boyutları (örn. NEMA 34) ve daha yüksek tutma torku sunan motorlar, genellikle daha küçük ve düşük torklu modellere göre daha yüksek fiyatlıdır.
• Adım Açısı ve Hassasiyet: Daha küçük adım açılarına (örn. 0.9°) sahip, dolayısıyla daha yüksek konumlandırma hassasiyeti sunan motorlar, standart (örn. 1.8°) motorlara göre daha maliyetli olabilir.
• Faz Sayısı: 3 fazlı step motorlar, genellikle 2 fazlı motorlara göre daha pürüzsüz hareket ve daha yüksek performans sundukları için fiyatları biraz daha yüksek olabilir.
• Kontrol Yapısı: Açık çevrim step motorlar daha uygun fiyatlıyken, enkoder veya geri besleme mekanizması içeren kapalı çevrim step motorlar, sundukları ek doğruluk ve adım kaçırma önleme yeteneği nedeniyle daha yüksek maliyetlidir.
• Marka ve Kalite: Sektörde kendini kanıtlamış, güvenilir markaların ürünleri, sundukları kalite, dayanıklılık ve teknik destek nedeniyle daha yüksek fiyat etiketlerine sahip olabilir.

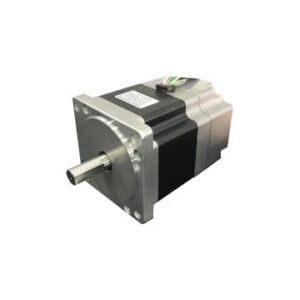

• Ek Özellikler: Entegre sürücülü motorlar, frenli modeller veya özel çevre koşullarına (su geçirmezlik, yüksek sıcaklık) dayanıklı tasarımlar gibi ek özellikler, motorun fiyatını artırır.

Unutulmamalıdır ki, en ucuz motor her zaman en ekonomik çözüm değildir. Yanlış motor seçimi, uzun vadede bakım, enerji tüketimi ve üretim kayıpları gibi ek maliyetler yaratabilir. Servonorm olarak, projenizin ihtiyaçlarına en uygun, performans ve maliyet açısından dengeli çözümleri sunmayı hedefliyoruz.

Projeniz İçin En Uygun Step Motor Çözümü

Step motorlar, endüstriyel otomasyonun birçok alanında hassas, güvenilir ve maliyet etkin çözümler sunar. Doğru step motor seçimi, projenizin performansını, verimliliğini ve uzun vadeli başarısını doğrudan etkiler. İster yüksek hassasiyetli bir 3D yazıcı, ister karmaşık bir CNC makinesi veya dinamik bir ambalaj sistemi olsun, step motorlar geniş bir uygulama yelpazesinde beklentileri karşılayabilir.

Projenizin sadece mevcut ihtiyaçlarını değil, gelecekteki olası genişleme ve entegrasyon gereksinimlerini de göz önünde bulundurarak ölçeklenebilir bir step motor çözümü seçmek, uzun vadeli faydalar sağlayacaktır. Servonorm olarak, geniş ürün yelpazemiz ve alanında uzman mühendis ekibimizle, projenizin özel gereksinimlerine en uygun step motoru ve sürücüyü bulmanızda size destek olmaya hazırız.
