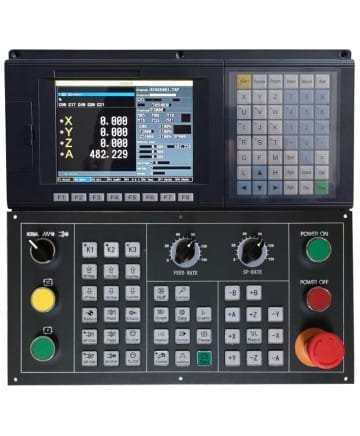

4 Eksen EtherCAT CNC Kontrol Ünitesi – FALCON18iM-4

Name: 4 Eksen EtherCAT CNC Kontrol Ünitesi - FALCON18iM-4 - Servonorm
SKU: FALCON18iM-4
Price: 1615.00 USD
Availability: InStock

SKU: FALCON18iM-4

Uygulama Alanı Freze

Desteklenen Eksen 4 Eksen

Haberleşme Tipi EtherCAT

STOK DURUMU Stokta

TESLİMAT 2-4 iş günü içinde sevkiyat

GARANTİ 24 ay garanti

Fiyatlara KDV Dahil Değildir.

WhatsApp Teknik Bilgi Sorular & Cevaplar

Ürün Açıklaması Motor Uyumluluk Tablosu Bağlantı Şemaları User Manuel

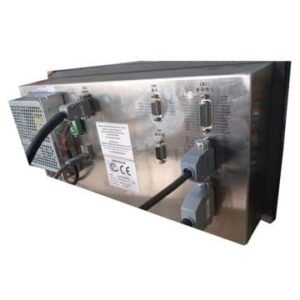

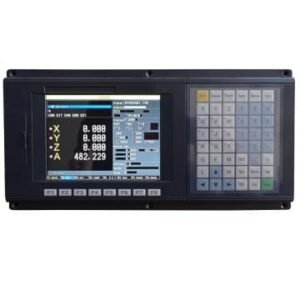

4 Eksen EtherCAT CNC Kontrol Ünitesi - FALCON18iM-4

Birlikte Al

4 Eksen EtherCAT CNC Kontrol Ünitesi - FALCON18iM-4 Bu ürün $1,615.00
EtherCAT Servo Motor 1 kW - LZ100E LZ-100 EtherCAT - 1Kw $332.50

Set toplamı $1,947.50

Genel Bakış

Teknik Tanım

4 Eksen EtherCAT CNC Kontrol Ünitesi, frezeleme operasyonları için geliştirilmiş, yüksek hızlı veri iletimi sağlayan EtherCAT tabanlı bir kontrol sistemidir. Ünite, çok eksenli hareket kontrolü gerektiren freze uygulamalarında, sürücü ve motor sistemleri ile senkronize bir şekilde çalışmak üzere tasarlanmıştır.

Makine ve Otomasyon Entegrasyonu

Sistem, EtherCAT haberleşme protokolü üzerinden 4 eksene kadar eş zamanlı kontrol imkanı sunar. Bu yapı, makine imalatçılarına ve sistem entegratörlerine, karmaşık hareket profillerinin hassas bir şekilde yürütülmesinde gerekli olan düşük gecikmeli veri işleme kapasitesini sağlar. Freze tezgahlarının kontrol mimarisine doğrudan entegre edilebilen ünite, endüstriyel otomasyon hatlarında yüksek çevrim hızlarına uyum sağlamak amacıyla optimize edilmiştir.

Kullanım Alanları

Bu kontrol ünitesi, özellikle 4 eksenli hareket kabiliyeti gerektiren endüstriyel frezeleme tezgahlarında tercih edilir. Talaşlı imalat süreçlerinde, hassas parça işleme hatlarında ve çok eksenli otomasyon uygulamalarında, hareket kontrolü ve eksen senkronizasyonu süreçlerini yönetmek için kullanılır.

EtherCAT Ağ Protokolü ile Sinyal Kayıpsız, Milisaniye Altı Gerçek Zamanlı İletişim

Pulse/Dir Kablo Karmaşasına Son Veren Tek Kablo (Ethernet) Tesisat Entegrasyonu

Multi-Absolute (Mutlak) Enkoder Desteği ile Elektrik Kesintisinde Tüm Eksen Pozisyonlarını Koruma

Yüksek Frekanslı Veri Alışverişi ile Kusursuz Çoklu Eksen Senkronizasyonu

Tüm Sürücü Parametrelerini ve Hata Kodlarını Tek Ekranda (Ünitede) İzleyebilme Kolaylığı

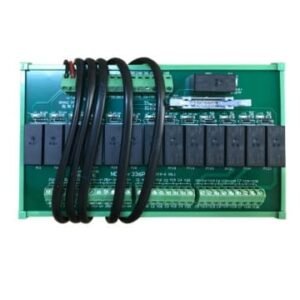

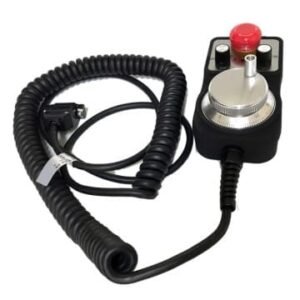

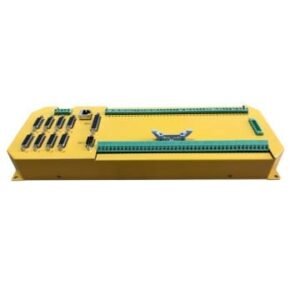

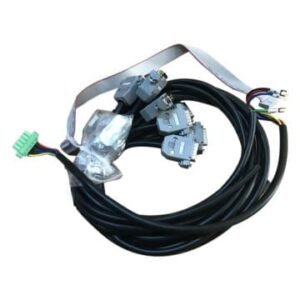

Paket İçeriği

4 Eksen ETHERCAT CNC Kontrol Ünitesi

Kullanım Alanları

Yüksek hızlı talaşlı imalat

Hassas parça işleme hatları

Endüstriyel ethernet otomasyon altyapısı

OEM dijital veri yolu projeleri

TEKNİK ÖZELLİKLER

Performans ve Teknik Özellikler

Uygulamanızın tork, devir ve çevresel gereksinimlerini karşılaştırabilmeniz için tüm ölçülen değerler aşağıda listelenmiştir.

Pano Kesim Ölçüleri

ÖZELLİK	AÇIKLAMA / DEĞER
Haberleşme Protokolü	EtherCAT (Endüstriyel Ethernet Tabanlı Gerçek Zamanlı Veriyolu)
Desteklenen Eksen Sayısı	4, 8, 16 veya daha fazla ağ düğümü (Node) kapasitesi
İletişim Döngü Süresi (Cycle Time)	1 ms / 2 ms (Milisaniye altı eşzamanlı veri transferi)
Kablo ve Altyapı	RJ45 Cat5e / Cat6 kablo ile papatya dizimi (Daisy-chain) bağlantı
Enkoder Uyumluluğu	Multi-Absolute (Mutlak) enkoder değerlerini doğrudan ağdan okuma
Hata Tanılama (Diagnostics)	Ağ üzerinden bağlı tüm servo sürücülerin hata kodlarını panelden okuma
Dahili I/O (Giriş/Çıkış)	EtherCAT I/O modülleri ile sınırsız genişletilebilir giriş/çıkış kapasitesi
Ekran ve Arayüz	Yüksek Çözünürlüklü TFT LCD
G-Kod ve Makro	Standart Fanuc G-Kod uyumluluğu ve tam makro entegrasyonu

SİSTEM KONFİGÜRATÖRÜ

Sistem Uyumluluk ve Pano Kurulum Seti

Panonuzun verilerini girin; bu ürünün sisteminizle uyumlu olup olmadığını ve pano montajı için gereken tamamlayıcı modülleri anında söyleyelim.

Haberleşme EtherCAT
Maksimum eksen 4 eksen

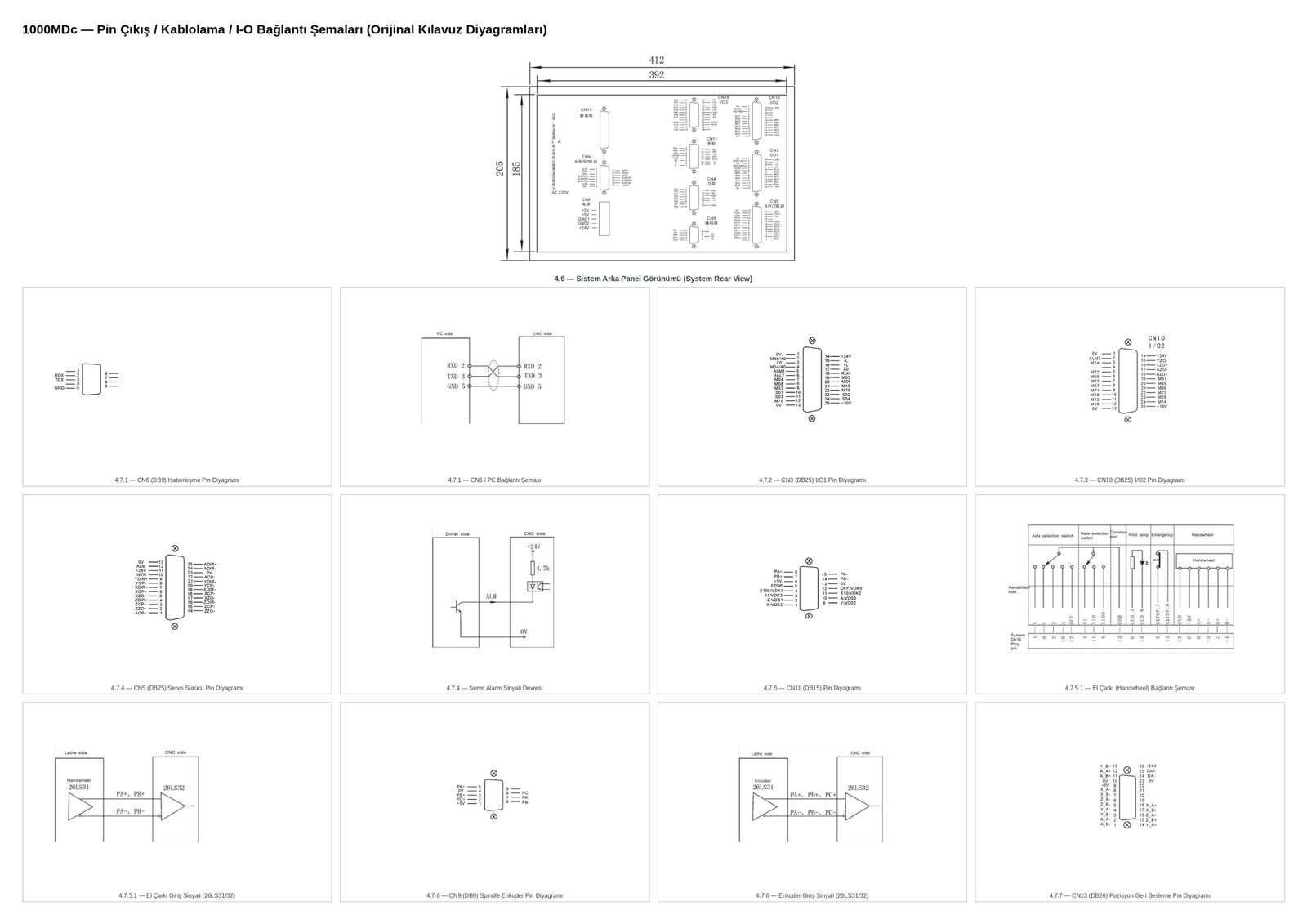

Pin Çıkış - Kablolama - I/O Bağlantı Şemaları (Wiring Diagram)

FANUC Uyumluluğu (G-Kod ve M-Kod)

Kategori	Kod	İşlev	Açıklamalar
-	G00	Hızlı konumlandırma	-
-	G01	Doğrusal enterpolasyon	-
-	G02	Dairesel enterpolasyon / spiral enterpolasyon CW	-
-	G03	Saat yönü tersi dairesel enterpolasyon / spiral enterpolasyon CCW	-
-	G04	Gecikme (Delay)	-
-	G17	Xp Yp düzlemini seç: X ekseni veya ona paralel eksen	-
-	G18	Z X düzlemini seç: Y ekseni veya ona paralel eksen	-
-	G19	Y Z düzlemini seç: Z ekseni veya ona paralel eksen	-
-	G20	İnç veri girişi (İngiliz sistemi)	-
-	G21	Milimetre veri girişi (Metrik sistem)	-
-	G28/G281/G282/G283/G284	Makine sıfır noktasına git	-
-	G30/G301/G302/G303/G304	Koordinat sıfır noktasına git	-
-	G40	Takım yarıçapı telafisini iptal et	-
-	G41	Takım yarıçap telafisi (sol)	-
-	G42	Takım yarıçap telafisi (sağ)	-
-	G43	Pozitif takım boyu telafisi	-
-	G44	Negatif takım boyu telafisi	-
-	G49	Takım boyu telafisini iptal et	-
-	G50/G52	Koordinat sistemi ayarla: iş koordinat sisteminde programlamayı kolaylaştırır	-
-	G53	Makine koordinat sistemini seç	-
-	G54.1/G54.48	İş koordinatı 1 seçimi	Not: Bu altı iş koordinatı CNC'de saklanır, kullanıcı bunlardan birini seçebilir
-	G55/G56/G57/G58/G59	İş koordinatı 2/3/4/5/6 seçimi	-
-	G73	Derin delik delme döngüsü: aralıklı besleme, hızlı geri	-
-	G74	Sol kılavuz çekme (Tap) döngüsü	-
-	G80	Çevrim modunu iptal et / harici işlemi iptal et	-
-	G81	Delik delme döngüsü: kesme beslemesi, delik büyütme veya harici işlem, hızlı geri	-
-	G82	Talaş kırmalı delik delme veya ters delik büyütme döngüsü: delik dibinde takımı durdur, hızlı geri	-
-	G83	Küçük derin delik delme döngüsü: aralıklı besleme, hızlı geri	-
-	G84	Sağ kılavuz çekme (Tap) döngüsü	-
-	G85	Delik büyütme döngüsü: kesme beslemesi, geri kesme beslemesi	-
-	G86	Delik büyütme döngüsü: kesme beslemesi, delik dibinde mili durdur, hızlı geri	-
-	G89	Delik büyütme döngüsü: delik dibinde takımı durdur, geri kesme beslemesi	-
-	G90	Mutlak programlama	-
-	G91	Artımlı programlama	-
-	G99	R noktasına geri dön: ilk delikte kullanılır	-
İş Mili (Spindle)	M03 M04 M05	İş mili CW / İş mili CCW / İş milini durdur	M7053/M7054 P xxxx; Belirtilen süre (P, ms cinsinden) kadar CW veya CCW döndükten sonra durur. Örn: M7053 P2000;
Soğutma (Cooling)	M08 M09	Soğutmayı aç / Soğutmayı kapat	-
Ayna (Chuck)	M10 M11	Takımı sık / Takımı çöz	-
Üfleme (Huff)	M58 M59	Üflemeyi kapat / Üflemeyi aç	M59 sinyalini kontrol eder
Yağlama (Lubrication)	M32 M33	Yağlamayı aç / Yağlamayı kapat	M32 sinyalini kontrol eder
Kullanıcı tanımlı	M79 M78	Kullanıcı tanımlı 7. çıkışı aç / kapat	Çift sinyal çıkışı
Kullanıcı tanımlı çıkış	M61 M60 / M63 M62 / M65 M64 / M67 M66 / M69 M68 / M71 M70 / M75 M74	Kullanıcı tanımlı 2-8 çıkışları aç / kapat	Sırasıyla M61/M63/M65/M67/M69/M71/M75 sinyallerini kontrol eder
İş mili vites değiştirme	M41 M42 M43 M44	SP Hız 1./2./3./4. vites	İş milinin analog voltajını ayarlamak için S01, S02, S03, S04 çıkarır
Kullanıcı tanımlı giriş	M12/M13, M14/M15, M16/M17, M18/M19, M28/M29, M22/M23, M24/M25	M.. girişinin geçerli/geçersiz olduğunu kontrol et	Şartlar geçerliyken atlama yapmak için. Örn: M12 P120 satırına atlar
Alt program	M97, M98, M99	Program atlama / Alt program çağır / Alt program çağrısını iptal et	L=1-99. P, aktarılan programın satır numarasıdır
Program kontrolü	M87, M00, M01, M02, M30, M20	İş parçası sayısını 1 artır / Programı beklet / M22 etkili bekletme / Program bitti / M05, M09 bitti / Program otomatik tekrar başlar	P10=0 parametresi ayarlanmadığında, M87 iş parçası sayısını 1 artırır
İş mili hızı	S SS	Birinci iş milinin hızı / İkinci iş milinin hızı	S=0-99999, SS=0-99999
Mutlak motor pozisyonunu oku	M500 M501 M502 M503 M504	Tüm / X / Y / Z / 4. besleme ekseninin mutlak motor pozisyonunu oku ve mevcut makine koordinatını sıfırla	-

Servo/Step Uyumluluk Tablosu

SIK SORULANLAR

Ürün Destek Uzmanı

Ürünün teknik detayları, uyumluluk ve teslimat hakkında en çok sorulanları yanıtladık. Kendi senaryonuz için asistanlarımıza bağlanabilirsiniz.

Uygulama

Teknik

Sık Karşılaşılanlar

Motor / Sürücü Teknolojisi	Uyumluluk Durumu	Sinyal / Haberleşme Tipi	İvme Tipi & Parametre	Home / Z-Pulse Tipi	Alarm & Reset Bağlantısı	Teknik Açıklamalar & Notlar
Açık Döngü Step (Open-Loop)	Uyumlu	5V Differential Pulse/Direction (26LS31)	S-Eğrisi (S-Curve) / P27 = 8	Harici Limit Switch (X0-X5)	Bulunmuyor (Sürücüde ALM Çıkışı Yok)	Yüksek hızlarda adım kaçırma riskini önlemek için S-Eğrisi ivmelenme zorunludur.
Kapalı Döngü Step (Closed-Loop)	Uyumlu	5V Differential Pulse/Dir	S-Eğrisi / Lineer (P27 = 8 / 0)	Harici Switch + Enkoder İndeks	ALM -> X22 Girişi (P17 ayarı)	Adım kaybı algılandığında X22 üzerinden CNC acil stopa geçer.
AC Servo Motor (Pulse/Dir Modu)	Tam Uyumlu	5V Line Driver (RS422 Differential)	Lineer (Linear) / P27 = 0	Switch + Enkoder Z-Pulse (XZO/YZO/ZZO)	ALM -> X22, INTH -> Y17 (Servo Reset)	Z-Pulse sinyali ile mikron seviyesinde hassas referans noktası sıfırlama sağlanır.
AC Servo Motor (Mutlak Enkoder)	Tam Uyumlu	5V Pulse/Dir + RS485 Modbus Seri	Lineer (Linear) / P27 = 0	Bataryalı Mutlak Pozisyon (Home Switchsiz)	ALM -> X22 + Modbus RS485 Hata Kodu	P300=1 ayarlanarak her açılışta pozisyon kalibrasyon ihtiyacı ortadan kalkar.
AC Servo Motor (EtherCAT Bus)	Tam Uyumlu (18iM / Robot)	EtherCAT Protokolü (CoE CiA402 / RJ45)	Jerk Filtreli Dijital Yörünge	EtherCAT Bus Üzerinden Mutlak Pozisyon	EtherCAT Veri Yolu Anlık Durum & Alarm	FALCON18iM-4 ve Robot ünitelerinde kablo karmaşasını engeller, kesintisiz veri aktarır.
