4 Eksen CNC Kontrol Paneli – FALCON1000TDca-4

Name: 4 Eksen CNC Kontrol Paneli - FALCON1000TDca-4 - Servonorm
SKU: FALCON1000TDca-4
Price: 1187.50 USD
Availability: InStock

SKU: FALCON1000TDca-4

Uygulama Alanı Torna

Desteklenen Eksen 4 Eksen

Haberleşme Tipi Pulse / Direction

Ekran 8.4 inç Endüstriyel TFT Renkli LCD ekran

Dahili I/O 32 İzoleli Giriş / 32 Röle Çıkışı

STOK DURUMU Stokta

TESLİMAT 2-4 iş günü içinde sevkiyat

GARANTİ 24 ay garanti

Fiyatlara KDV Dahil Değildir.

WhatsApp Teknik Bilgi Sorular & Cevaplar

Ürün Açıklaması Motor Uyumluluk Tablosu Bağlantı Şemaları User Manuel

4 Eksen CNC Kontrol Paneli - FALCON1000TDca-4

Birlikte Al

4 Eksen CNC Kontrol Paneli - FALCON1000TDca-4 Bu ürün $1,187.50
Servo Motor 750 Watt - LZ3a-20LN - 80LZ-M02430 80LZ-M02430 - LZ3a-20LN $275.50

Set toplamı $1,463.00

Genel Bakış

Teknik Tanım

4 Eksen CNC Kontrol Paneli, torna tezgahlarının operasyonel yönetimini sağlamak üzere tasarlanmış bir endüstriyel kontrol ünitesidir. Dört eksene kadar eş zamanlı hareket kontrolü gerektiren torna uygulamaları için optimize edilmiş olan bu sistem, makine imalatçıları ve sistem entegratörleri için temel bir kontrol bileşeni olarak konumlandırılmıştır.

Makine ve Otomasyon Entegrasyonu

Ünite, torna tezgahlarının mekanik hareketlerini ve işleme süreçlerini yönetmek amacıyla geliştirilmiştir. 4 eksen desteği sayesinde karmaşık parça geometrilerinin işlenmesinde gerekli olan eksen koordinasyonunu sağlar. Özellikle torna tabanlı imalat hatlarında, hassas hareket kontrolü ve eksen yönetimi gerektiren otomasyon süreçlerine entegre edilebilir.

Sistem, torna tezgahlarının operasyonel gereksinimlerine odaklanarak, makine üzerindeki eksenlerin senkronize çalışmasını destekler. Endüstriyel torna uygulamalarında, kontrol paneli üzerinden eksen parametrelerinin yapılandırılması ve işleme döngülerinin yönetimi gerçekleştirilir.

Sabit Kesme Hızı (CSS) Algoritması ile Çap Değiştikçe Pürüzsüz Yüzey Kalitesi

G32/G92/G76 Makroları ile Hatasız Metrik, İnç ve Konik Diş Açma (Threading)

Dahili PLC İle Servo veya Step Motorlu Elektronik Taret (Takım) Kontrolü

C Ekseni ve Canlı Takım (Live Tooling) Uygulamaları İçin Çift Spindle Desteği

El Çarkı (MPG) Simülasyon Modu ile Programı Adım Adım Güvenle Test Etme

Paket İçeriği

4 Eksen CNC Kontrol Paneli

Tuş takımı

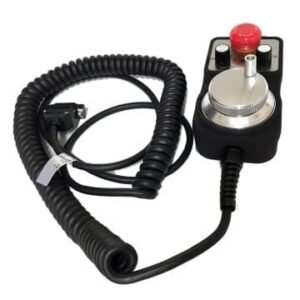

El çarkı

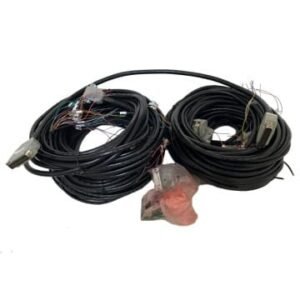

5 metre sinyal kabloları

Kullanım Alanları

Talaşlı imalat

Yüksek hassasiyetli parça üretimi

Endüstriyel torna otomasyon hatları

OEM makine imalatı ve retrofit

TEKNİK ÖZELLİKLER

Performans ve Teknik Özellikler

Uygulamanızın tork, devir ve çevresel gereksinimlerini karşılaştırabilmeniz için tüm ölçülen değerler aşağıda listelenmiştir.

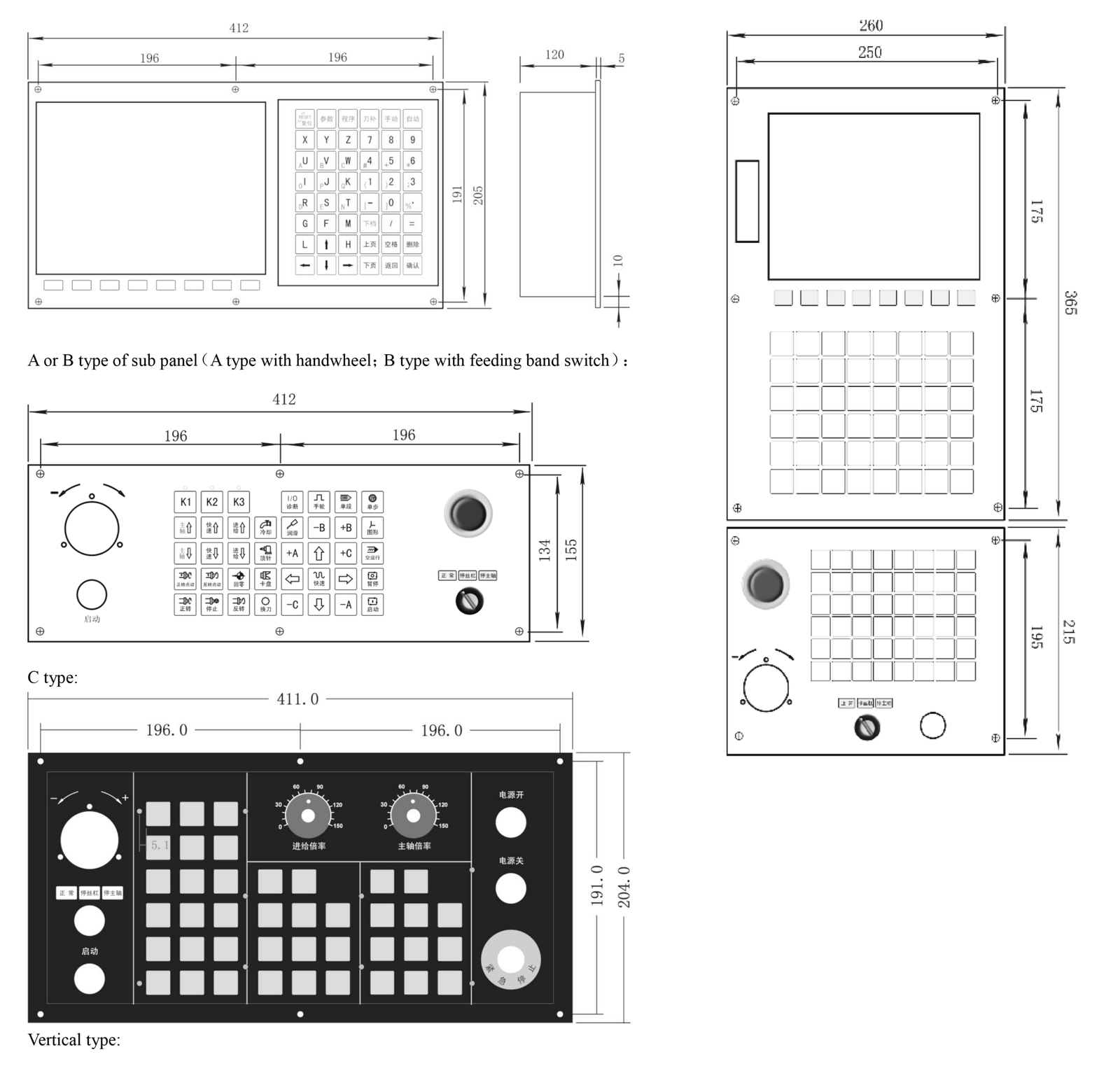

Pano Kesim Ölçüleri

ÖZELLİK	AÇIKLAMA / DEĞER
Desteklenen Eksen Sayısı	2, 3 veya 4 Eksen (X, Z, C, Y destekleri)
Ekran ve Arayüz	8.4 inç Endüstriyel TFT Renkli LCD
Dahili I/O (Giriş/Çıkış)	Örn: 32 İzoleli Giriş / 32 Röle Çıkışı
Taret (Takım) Kontrolü	4, 8, 12 istasyonlu elektrikli veya servo taret doğrudan kontrolü
Diş Açma (Threading)	Metrik, İnç, Konik ve Çoklu (Multi-thread) diş açma desteği
Spindle Kontrolü	0-10V Analog + CSS (Sabit Kesme Hızı) Algoritması
C-Ekseni ve Canlı Takım	Spindle eksenini pozisyonlama ve canlı takım sürme desteği
El Çarkı (MPG)	X1, X10, X100 çarpanlı harici MPG uyumluluğu
G-Kod Uyumluluğu	Fanuc T-Serisi standart G-Kodları ve çevrimleri (G71, G76 vb.)
Giriş Güç Kaynağı	24V DC, 2A

SİSTEM KONFİGÜRATÖRÜ

Sistem Uyumluluk ve Pano Kurulum Seti

Panonuzun verilerini girin; bu ürünün sisteminizle uyumlu olup olmadığını ve pano montajı için gereken tamamlayıcı modülleri anında söyleyelim.

Haberleşme Pulse
Maksimum eksen 4 eksen
Dahili I/O 32 giriş / 32 çıkış

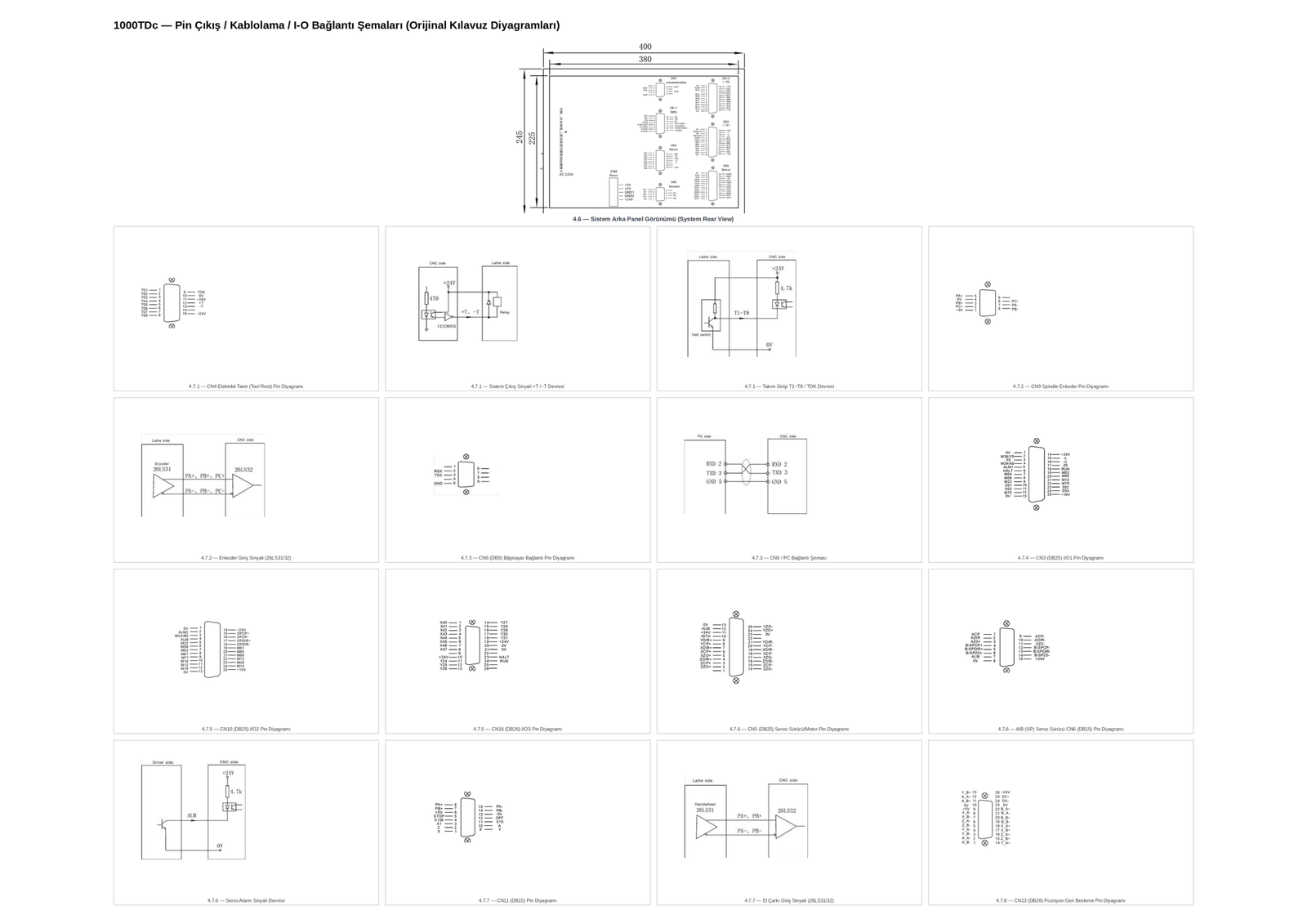

Pin Çıkış - Kablolama - I/O Bağlantı Şemaları (Wiring Diagram)

FANUC Uyumluluğu (G-Kod ve M-Kod)

Grup	Tür	Kod	İşlevler	Orijin	Mod	Açıklamalar
1	Ana kontrol fonksiyonları	G00	Hızlı nokta konumlandırma	-	√	-
1	Ana kontrol fonksiyonları	G01	Doğrusal enterpolasyon	√	√	-
1	Ana kontrol fonksiyonları	G02	Dairesel enterpolasyon — saat yönünde (CW)	-	√	-
1	Ana kontrol fonksiyonları	G03	Dairesel enterpolasyon — saat yönünün tersine (CCW)	-	√	-
1	Döngü komutu	G70	Finiş işleme döngüsü	-	√	-
1	Döngü komutu	G71	Silindirik yüzey kaba talaş döngüsü	-	√	-
1	Döngü komutu	G72	Alın yüzeyi kaba talaş döngüsü	-	√	-
1	Döngü komutu	G73	Kapalı kesme döngüsü	-	√	-
1	Döngü komutu	G74	Alın yüzeyi derin delik döngüsü	-	√	-
1	Döngü komutu	G75	Kanal döngüsü	-	√	-
1	Döngü komutu	G76	Karmaşık vida diş açma döngüsü	-	√	-
1	Döngü komutu	G92	Diş açma döngüsü	-	√	-
1	Döngü komutu	G94	Alın yüzeyi döngüsü	-	√	-
1	Döngü komutu	G22	Döngü sonu	-	√	-
1	Döngü komutu	G800	Döngüyü iptal et	-	√	-
1	Sıfıra gitme	G28/G281/G282/G283/G284/G285/G286	Sıfıra git / X sıfıra git / Y/C sıfıra git / Z sıfıra git / A sıfıra git / B sıfıra git / C sıfıra git	-	√	-
2	Ayar	G50	Koordinat sistemi ayarla ve sabit hat hızı için maksimum iş mili devrini belirle	-	√	-
2	Sabit hat hızı	G96	Sabit hat hızında kesme	-	√	-
2	Sabit hat hızı	G97	Sabit hat hızını iptal et	√	√	-
2	Besleme	G98	Dakika başına besleme ayarla	√	√	-
2	Besleme	G99	Devir başına besleme ayarla	-	√	-
2	Program modu	G21	Metrik sistem programı	√	√	-
2	Program modu	G20	İngiliz (inç) sistemi programı	-	√	-
2	Makro program	G65	Modsuz makro talimatı	-	-	-
2	Makro program	G66	Modlu makro talimatı	-	√	-
2	Makro program	G67	Modlu makro talimatını iptal et	√	√	-
3	Gecikme	G04	Gecikme süresi	-	-	-
4	Çalışma modu	G60	Pozisyonlamalı durdurma (Orientation stop)	-	√	-
4	Çalışma modu	G64	Sürekli parça işleme (Continuum part)	√	√	-
5	Telafi	G40	Takım telafisini iptal et	√	√	-
5	Telafi	G41	İş parçasının solunda takım	-	√	-
5	Telafi	G42	İş parçasının sağında takım	-	√	-
6	İş parçası koordinatı	G53	Makine koordinatı	√	√	-
6	İş parçası koordinatı	G54 G55 G56 G57 G58 G59	İş koordinatı 1/2/3/4/5/6	-	√	-
7	İş Mili	M03 M04 M05	İş mili CW / İş mili CCW / İş mili freni	√	√	M203 M204 M205: İkinci iş mili döner, durur
7	İş Mili	M203 M204 M205	M7053/M7054 Pxxxx: İş mili CW/CCW bir süre döndükten sonra durur, süre P ile belirlenir (ms). Örn: M7053 P2000;	√	√	-
8	Soğutma	M08 M09	Soğutma açık / Soğutma kapalı	√	√	-
9	Ayna	M10 M11	Ayna sıkma / Ayna bırakma	√	√	-
10	Punta	M79 M78	Sıkma / Bırakma	√	√	M79 kontrolü
11	Yağlama	M32 M33	Yağlama açık / Yağlama kapalı	√	√	M32 kontrolü
12	Üfleme	M59 M58	Üfleme açık / Üfleme kapalı	√	√	M59 kontrolü
13	Kullanıcı tanımlı çıkış	M61 M60 / M63 M62 / M65 M64 / M67 M66 / M69 M68 / M71 M70 / M73 M72	Kullanıcı tanımlı 1-7 açık / kapalı	-	√	Sırasıyla M61/M63/M65/M67/M69/M71/M73 kontrolü
14	Kullanıcı tanımlı giriş	M12/M13, M14/M15, M16/M17, M18/M19, M28/M29, M22/M23, M24/M25	M.. girişinin geçerli / geçersiz olduğunu kontrol et	-	√	Koşullu atlama, örn: M20 P120 (M12 geçerliyse 120. satıra atlar)
15	İş mili vitesi	M41 M42 M43 M44	Birinci vites / İkinci vites / Üçüncü vites / Dördüncü vites	-	-	Koşullar geçerliyken atlamak için. Örn: M12 P120 satırına atlar
16	Alt program	M97 M98 M99	Atlama / Çağırma / Geri dönme	-	-	L=1-99. P, aktarılan programın satır numarasıdır
17	Program	M87 M188 M187 M00 M01 M02 M30 M20	Parça sayısını 1 artır / Beslemeye devam et ve eve dönme / Beslemeye devam et ve eve dön / Duraklat / M22 geçerli duraklama / Program sonu / M05, M09 sonu / Döngü başa dön	-	-	P10=0 parametresi otomatik artışı kapatmak için ayarlandığında M87 iş parçasını 1 artırır
18	İş mili hızı	S SS	Birinci iş milinin hızı / İkinci iş milinin hızı	-	√	S=0-65000, SS=0-65000
19	Takım	Tab	a: takımı değiştir; b: b'nin telafisini uygula	-	√	a.b=00-12, a=0 takım değişmez, b=0 torna koordinatını gösterir
-	Bus sürücü talimatı	M133 M135	M133: Sürücüyü belirtilen hızda döndür / M135: Sürücüyü aktifleştir

Servo/Step Uyumluluk Tablosu

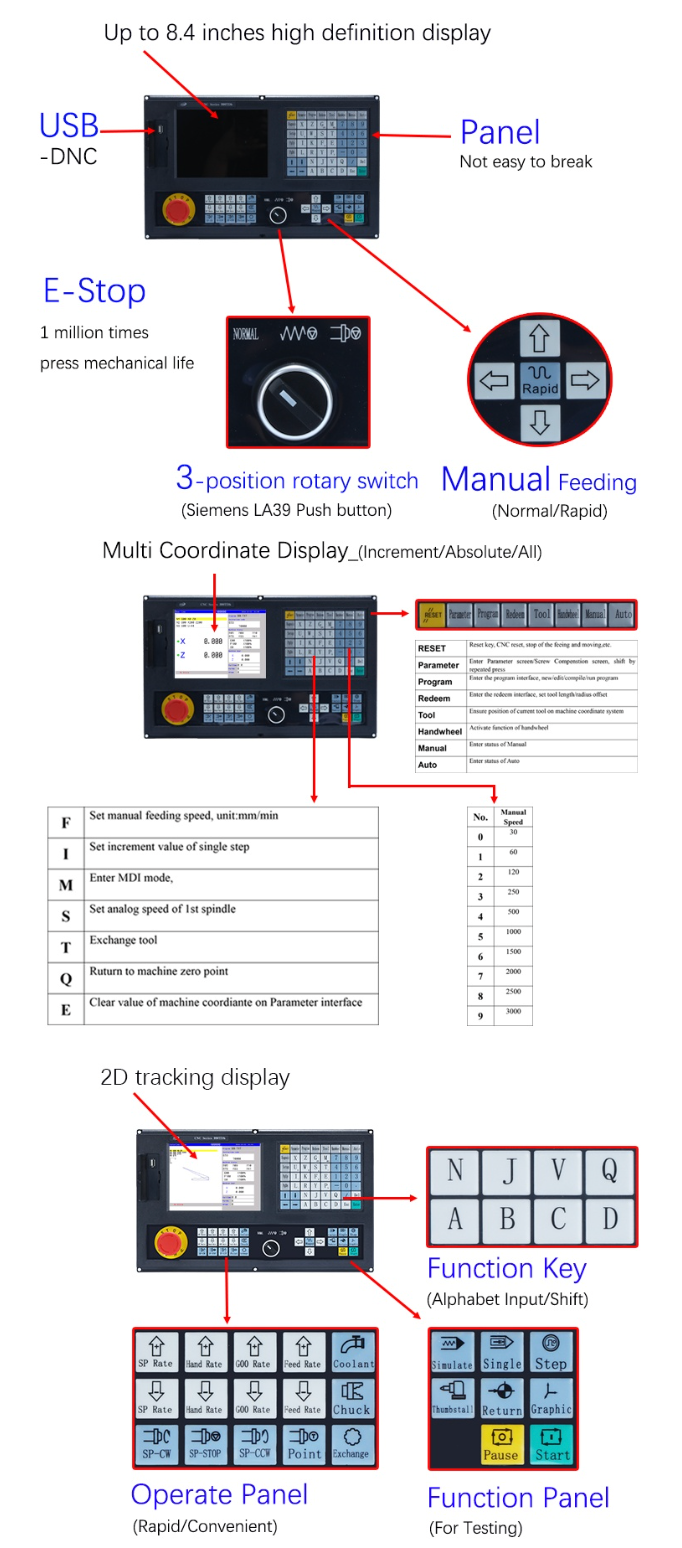

Panel ve Kontrol Elemanları

SIK SORULANLAR

Ürün Destek Uzmanı

Ürünün teknik detayları, uyumluluk ve teslimat hakkında en çok sorulanları yanıtladık. Kendi senaryonuz için asistanlarımıza bağlanabilirsiniz.

Uygulama

Teknik

Sık Karşılaşılanlar

Motor / Sürücü Teknolojisi	Uyumluluk Durumu	Sinyal / Haberleşme Tipi	İvme Tipi & Parametre	Home / Z-Pulse Tipi	Alarm & Reset Bağlantısı	Teknik Açıklamalar & Notlar
Açık Döngü Step (Open-Loop)	Uyumlu (Sadece Eksenler)	5V Pulse/Direction	S-Eğrisi / P27 = 8	Harici Limit Switch (X0, Z0)	Yok	Diş açma işlemi için Fener Mili (Spindle) enkoderli AC Servo veya İnvertör olmalıdır.
Kapalı Döngü Step (Closed-Loop)	Uyumlu (Eksenler)	5V Differential Pulse/Dir	S-Eğrisi / P27 = 8	Switch + Sürücü Enkoderi	ALM1 / ALM2 Girişleri	Torna eksen yüklenmelerinde adım kaybını önler.
AC Servo Motor (Eksen & Spindle)	Tam Uyumlu (Rijit Kılavuz/Diş)	5V Line Driver Pulse/Dir + Analog Spindle	Lineer (Linear) / P27 = 0	Switch + Spindle Enkoder Z-Pulse Sync	ALM -> X22, INTH -> Y17	Diş çekme (Threading) ve Rijit Kılavuz Çekme (Rigid Tapping) için tam Spindle-Eksen senkronizasyonu sağlar.
AC Servo Motor (Mutlak Enkoder)	Tam Uyumlu	5V Pulse/Dir + RS485 Modbus	Lineer (Linear) / P27 = 0	Bataryalı Mutlak Enkoder	ALM + Modbus Hata Mesajı	Eksen taret pozisyonlarının elektrik kesintisinde korunmasını sağlar.
