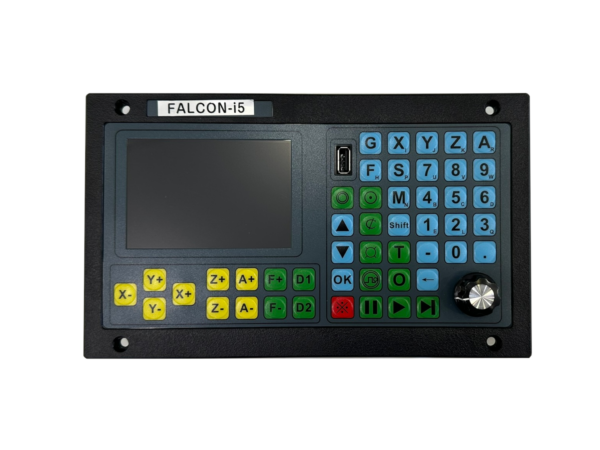

FALCON-i5 M002-16A-16B – 4 Eksen CNC Kontrol Ünitesi

Name: FALCON-i5 M002-16A-16B - 4 Eksen CNC Kontrol Ünitesi - Servonorm
SKU: 4 Eksen FALCON-i4-1
Price: 275.50 USD
Availability: InStock

SKU: 4 Eksen FALCON-i4-1

Uygulama Alanı Freze ve Router

Desteklenen Eksen 4 Eksen

Haberleşme Tipi Pulse / Direction

Ekran LCD ekran

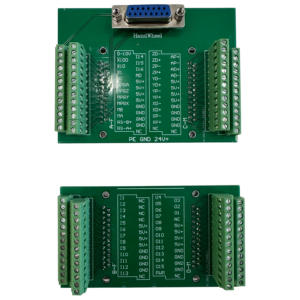

Dahili I/O 16 Opto-izoleli Giriş / 16 Opto-izoleli Çıkış

STOK DURUMU Stokta

TESLİMAT 2-4 iş günü içinde sevkiyat

GARANTİ 24 ay garanti

Fiyatlara KDV Dahil Değildir.

WhatsApp Teknik Bilgi Sorular & Cevaplar

Ürün Açıklaması Motor Uyumluluk Tablosu Bağlantı Şemaları User Manuel

FALCON-i5 M002-16A-16B - 4 Eksen CNC Kontrol Ünitesi

Birlikte Al

FALCON-i5 M002-16A-16B - 4 Eksen CNC Kontrol Ünitesi Bu ürün $275.50
Servo Motor 400 Watt - LZ3a-20LN - 60LZ-M0133060LZ-M01330 - LZ3a-20LN $261.25

Set toplamı $536.75

Genel Bakış

Teknik Özellikler

FALCON-i5 M002-16A-16B, 4 eksenli hareket kontrolü gerektiren frezeleme operasyonları için tasarlanmış bir CNC kontrol ünitesidir. Sistem, CNC freze tezgahlarının eksenel hareketlerini yönetmek üzere yapılandırılmış olup, çok eksenli işleme süreçlerinde gerekli olan kontrol altyapısını sağlar.

Makine ve Otomasyon Entegrasyonu

Bu kontrol ünitesi, freze tezgahı konfigürasyonlarında 4 eksene kadar eş zamanlı veya bağımsız hareket kontrolü gerektiren uygulamalar için uygundur. Sistem entegratörleri ve makine imalatçıları tarafından, standart frezeleme süreçlerinin otomasyonunda merkezi kontrol birimi olarak tercih edilmektedir. Donanım yapısı, endüstriyel frezeleme tezgahlarının operasyonel gereksinimlerine göre optimize edilmiştir.

Sabit Kesme Hızı (CSS) Algoritması ile Çap Değiştikçe Pürüzsüz Yüzey Kalitesi

G32/G92/G76 Makroları ile Hatasız Metrik, İnç ve Konik Diş Açma (Threading)

Dahili PLC İle Servo veya Step Motorlu Elektronik Taret (Takım) Kontrolü

C Ekseni ve Canlı Takım (Live Tooling) Uygulamaları İçin Çift Spindle Desteği

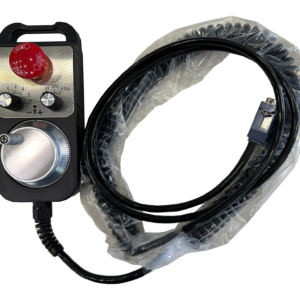

El Çarkı (MPG) Simülasyon Modu ile Programı Adım Adım Güvenle Test Etme

Paket İçeriği

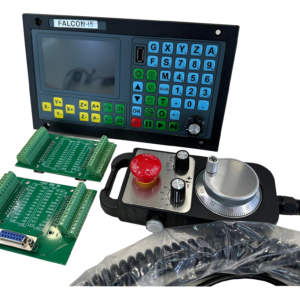

FALCON-i5 M002-16A-16B

Kullanım Alanları

Talaşlı imalat

Endüstriyel frezeleme Otomasyonu

OEM makine imalatı

Hassas parça üretimi

TEKNİK ÖZELLİKLER

Performans ve Teknik Özellikler

Uygulamanızın tork, devir ve çevresel gereksinimlerini karşılaştırabilmeniz için tüm ölçülen değerler aşağıda listelenmiştir.

ÖZELLİK	AÇIKLAMA / DEĞER
Desteklenen Eksen Sayısı	3, 4 veya 5 Eksen (Eşzamanlı enterpolasyon)
İşlemci ve Mimari	32-bit ARM + Yüksek Hızlı FPGA / DSP
Haberleşme Tipi	Pulse + Yön (500 kHz - 2 MHz arası) / RS485 Modbus RTU
Ekran ve Arayüz	8.4 inç / 10.4 inç Endüstriyel TFT Renkli LCD
Dahili I/O (Giriş/Çıkış)	Örn: 24 veya 40 Adet İzoleli Giriş / 24 Adet Röle Çıkışı
Spindle (İş Mili) Kontrolü	0-10V Analog Çıkış, Çift Spindle ve Rijit Kılavuz Çekme Desteği
Takım Magazini (ATC)	Şemsiye tipi, Kol tipi takım değiştirici için dahili PLC makrosu
Önceden Okuma (Look-Ahead)	1000 Satır önceden okuma (Yüksek hızda pürüzsüz yüzey işleme)
G-Kod ve Makro	Standart Fanuc G-Kod Uyumlu, Makro B programlama desteği
Hafıza ve Dosya Aktarımı	Dahili Bellek + USB üzerinden doğrudan işleme (DNC modu)
Giriş Güç Kaynağı	24V DC, 2A - 5A (SMPS Adaptör ile besleme)

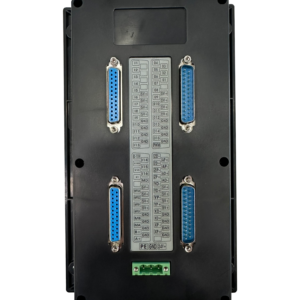

Pin Çıkış - Kablolama - I/O Bağlantı Şemaları (Wiring Diagram)

FANUC Uyumluluğu (G-Kod ve M-Kod)

.smc-gm{font-family:Arial,Helvetica,sans-serif;font-size:14px;color:#1a1a1a;max-width:100%;overflow-x:auto}
.smc-gm table{border-collapse:collapse;width:100%;min-width:560px;background:#fff}
.smc-gm th,.smc-gm td{border:1px solid #222;padding:6px 10px;text-align:center;vertical-align:middle}
.smc-gm th{font-weight:400}

emretmek	parametre	Özellikler	açıklama
G00	XYZA	Hızlı hareket eden makine	Hızlı hareket için makinenin maksimum hızına göre
G01	XYZAF	İşleme Çalıştırması	F değeri sınırlıdır
G02	XYZAF	saat yönünde dairesel işleme
G03	XYZAF	saat yönünün tersine dairesel işleme
G04	P	Gecikme	Etkilenen P değerleri
G17	(X,Y) Koordinat düzlemi
G18	(X,Z) Koordinat düzlemi
G19	(Y,Z) Koordinat düzlemi
G28	XYZA	Mekanik orijine geri dön	Ayrı ayrı veya kombinasyon halinde kontrol edilebilir
	P1XYZA	Geçerli koordinatlara atandı
	P2XYZA	Artı mevcut koordinat değerleri verildiğinde
	P3XYZA	Mekanik orijine koşullu geri dönüş	Yalnızca mekanik orijinden etkili güç geri geldikten sonra, bu işlevi çağırmak geçersizdir.
G54		İş parçası koordinatı 1	Bellek iş parçası orijini ve mekanik orijin ofset değeri
G55		İş parçası koordinatı 2	Bellek iş parçası orijini ve mekanik orijin ofset değeri
G56		İş parçası koordinatı 3	Bellek iş parçası orijini ve mekanik orijin ofset değeri
G57		İş parçası koordinatı 4	Bellek iş parçası orijini ve mekanik orijin ofset değeri
G58		İş parçası koordinatı 5	Bellek iş parçası orijini ve mekanik orijin ofset değeri
G59		İş parçası koordinatı 6	Bellek iş parçası orijini ve mekanik orijin ofset değeri
G80		Sondaj talimatları
G81	XYZRF	sondaj talimatı	Üniversal delme
G82	XYZRPF	sondaj talimatı	Kontrol edilebilir alt kalış süresi
G83	XYZRIF	sondaj talimatı	Sıra pimi delme
G90		Mutlak değer boyutu	varsayılan
G91		artımlı boyut
M00		Talimatı duraklat	Devam etmek için başlat düğmesine basana kadar
M03		Mil İleri	Etkilenen gecikme parametreleri
M04		Milin ters çevrilmesi	Etkilenen gecikme parametreleri
M05		Mil durdurma
M07		Sprey Açık	Etkilenen gecikme parametreleri
M08		Soğutma Açık	Etkilenen gecikme parametreleri
M09		Bu arada Kapat M07M08
M30		Toplam program durdurulur
M47		Döngü talimatı	Çalıştırmak için ilk satıra dönün

Servo/Step Uyumluluk Tablosu

SIK SORULANLAR

Ürün Destek Uzmanı

Ürünün teknik detayları, uyumluluk ve teslimat hakkında en çok sorulanları yanıtladık. Kendi senaryonuz için asistanlarımıza bağlanabilirsiniz.

Uygulama

Teknik

Sık Karşılaşılanlar

Motor / Sürücü Teknolojisi	Uyumluluk Durumu	Sinyal / Haberleşme Tipi	İvme Tipi & Parametre	Home / Z-Pulse Tipi	Alarm & Reset Bağlantısı	Teknik Açıklamalar & Notlar
Açık Döngü Step (Open-Loop)	Tam Uyumlu	5V Pulse/Direction (Maks. 100kHz)	S-Eğrisi / Lineer Rampalama	X+/X-, Y+/Y-, Z+/Z- Limit Switchler	Harici Klemens Girişine Bağlanabilir	Mermer, ahşap router ve basit 3-4 eksen CNC tezgahları için ekonomik çözümdür.
Kapalı Döngü Step (Closed-Loop)	Tam Uyumlu	5V Pulse/Direction	S-Eğrisi / Lineer	Limit Switch + Sürücü Alarmı	Sürücü ALM -> Giriş Klemensi (In1-In16)	Sürücü hata sinyali giriş klemensine taranarak program durdurulabilir.
AC Servo Motor (Pulse/Dir Modu)	Uyumlu (Temel Mod)	5V Pulse/Direction (500kHz Max)	Lineer Rampalama	Limit Switch ile Home Arama	Sürücü ALM -> Giriş Klemensi	Giriş/çıkış klemensleri üzerinden Servo Enable (SON) ve Alarm takibi yapılır.
