Step motorlarda ısınma, çoğu zaman bir arıza değil; sistemin çalışma karakteristiğinin doğal bir sonucudur. Ancak bu ısınmanın seviyesi, süresi ve motor davranışı, normal mi yoksa problem mi olduğunu belirler. Özellikle CNC router, 3D yazıcı, otomasyon eksenleri ve paketleme makinelerinde çalışan step motorlar, yanlış ayar veya mekanik zorlanma altında beklenenden fazla ısınabilir. Buradaki kritik nokta, ısınmanın kaynağını doğru okumaktır.
Çoğu standart NEMA 17 – NEMA 23 step motor için 60–80°C gövde sıcaklığı normal kabul edilir. Üreticiler genellikle bobin iç sıcaklığını esas alır ve bu değer gövde sıcaklığından daha yüksektir. Kullanıcı tarafında ise şu pratik kural geçerlidir: Motor uzun süre çalıştıktan sonra sıcak ama stabil ise bu normaldir; sıcaklık sürekli artıyorsa risk başlar.
Step motorlar, hareket etmeseler bile tutma torku üretmek için akım çekmeye devam eder. Bu durum özellikle eksenlerin uzun süre beklediği CNC ve otomasyon uygulamalarında motorun boşta bile ısınmasına neden olur. Bu ısınma tek başına arıza değildir, ancak doğru sürücü ayarı yoksa aşırıya kaçabilir.
Sahada en sık duyulan cümlelerden biri budur. El yakacak kadar sıcak bir motor hâlâ çalışıyor olabilir; ancak bu, sağlıklı olduğu anlamına gelmez. Eğer motor bu sıcaklıkta tork kaybı, ses artışı veya pozisyon kaçırma göstermeye başlıyorsa, artık sorun fonksiyonel hale gelmiştir.
Step motorlarda en yaygın ısınma sebebi, sürücü üzerindeki akım ayarının motorun nominal akım değerinin üzerinde seçilmesidir. Daha fazla tork beklentisiyle artırılan akım, kısa vadede çalışıyor gibi görünse de uzun vadede bobinleri zorlar ve aşırı ısı üretir.
Eksen sürekli yük altında bekliyorsa veya pozisyonu korumak zorundaysa, motor tam akımda tutulur. Bu durum özellikle Z ekseni gibi yerçekimine karşı çalışan sistemlerde belirgindir ve ısınmayı ciddi şekilde artırır.
Sürücünün çıkış akım aralığı, chopper yapısı ve mikrostep çözünürlüğü motorla uyumlu değilse motor gereksiz yere ısınır. Yüksek akım verebilen ama kontrolü zayıf sürücüler, motoru verimsiz çalıştırır.
Yüksek mikrostep değerleri daha akıcı hareket sağlar; ancak bazı sürücülerde bu durum sürekli faz akımı dalgalanmasına yol açar. Yanlış mikrostep–akım kombinasyonu, motorun daha fazla enerji harcamasına neden olur.
Motorun taşıdığı yük, sağlayabileceği torkun sınırındaysa motor sürekli zorlanır. Bu zorlanma doğrudan ısıya dönüşür ve genellikle kullanıcı bunu geç fark eder.
Akım limiti, motorun kaderini belirler. Motor etiketinde yazan RMS akım değerinin üzerine çıkmak, kısa vadede performans sağlasa da uzun vadede ısınma ve ömür kaybı getirir.
Boşta akım düşürme özelliği aktif değilse, motor hareket etmese bile tam akımda kalır. Bu ayarın doğru yapılandırılması, özellikle bekleme süreleri uzun olan sistemlerde sıcaklığı dramatik şekilde düşürür.
Chopper frekansı çok düşükse motor titreşir, çok yüksekse ısınma artar. Uygun frekans seçimi, hem akustik performansı hem de termal dengeyi doğrudan etkiler.
Yüksek besleme voltajı, hız avantajı sağlar ancak akım kontrolü iyi yapılmazsa motor daha fazla ısınır. Burada önemli olan voltaj değil, kontrol edilen akımdır.

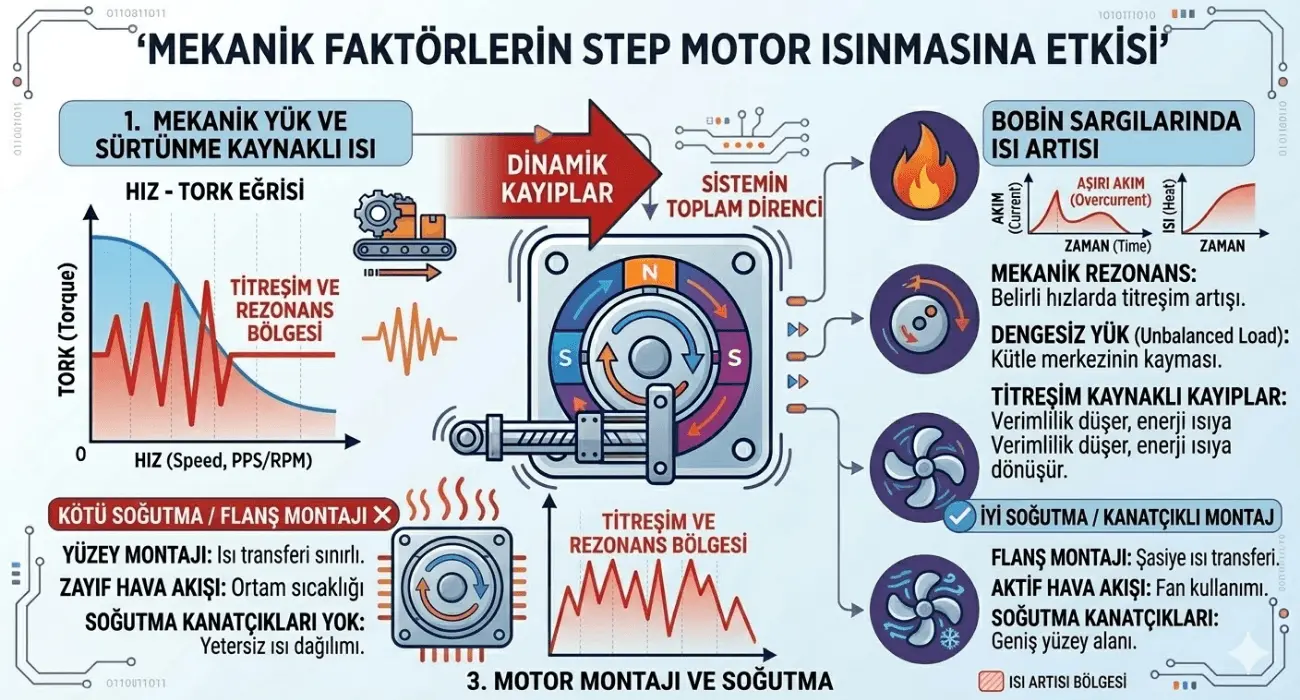

Sıkı veya kirli kızaklar, motorun fark edilmeden zorlanmasına neden olur. Bu zorlanma sürücüden daha fazla akım çekilmesine ve dolayısıyla ısınmaya yol açar.
Motor mili ile yük arasındaki hizasızlık, motoru eksenel olarak zorlar. Bu durum hem rulman ömrünü kısaltır hem de motor gövdesinde anormal sıcaklık artışına neden olur.
Yağlanmamış vidalı miller veya aşırı gergin kayışlar, motorun sürekli yüksek tork üretmesine sebep olur. Bu da doğrudan ısı demektir.
Elinizi motor üzerinde 2–3 saniyeden fazla tutamıyorsanız, sıcaklık genellikle 70°C üzerindedir. Bu değer sınır kabul edilir.
IR termometre veya termal kamera ile yapılan ölçümler, motor gövdesindeki sıcaklık dağılımını net şekilde gösterir. Lokal aşırı ısınmalar genellikle mekanik probleme işaret eder.

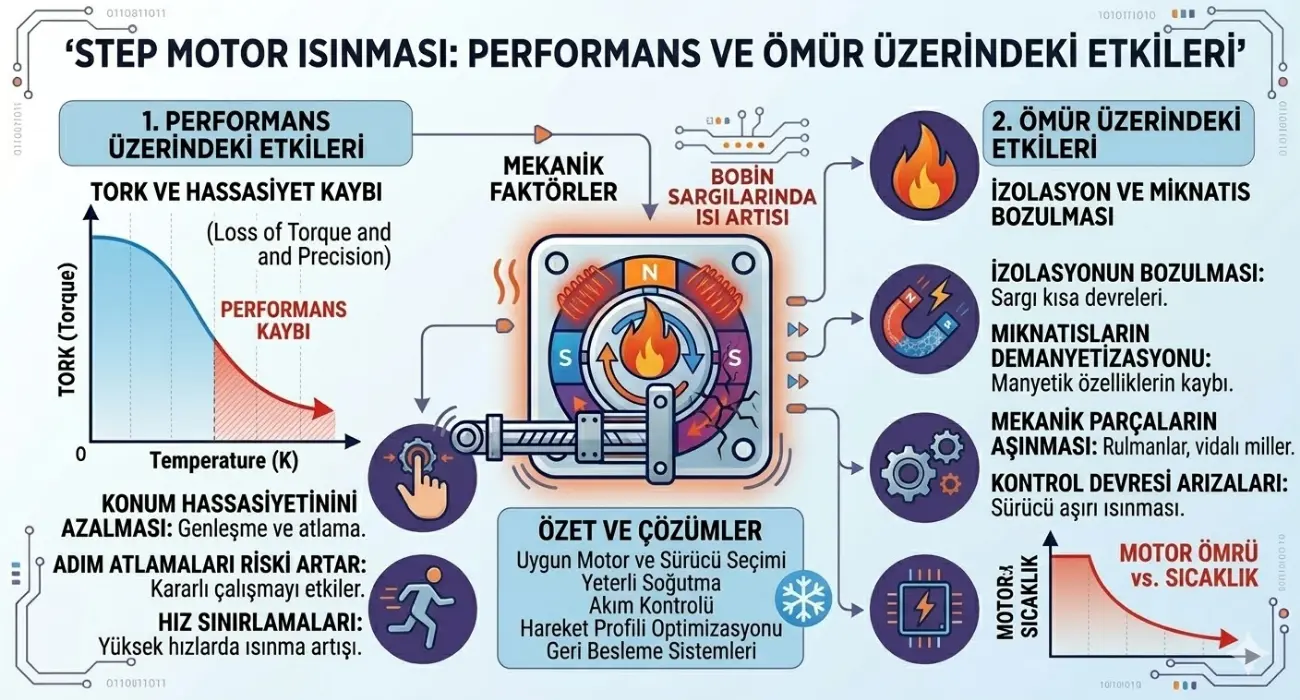

Isınan step motor, manyetik verimini kaybeder. Bu durum özellikle hızlandıkça kaçırma (step loss) olarak kendini gösterir.
Sürücü sık sık reset atıyor veya kendini kapatıyorsa, motor–sürücü kombinasyonu termal sınırda çalışıyor demektir.
Step ve servo motorların rotor yapısında genellikle güçlü kalıcı mıknatıslar bulunur. Bu mıknatıslar motorun manyetik alanını oluşturarak stator sargıları ile birlikte tork üretimini sağlar. Ancak motor uzun süre yüksek sıcaklıklarda çalıştığında rotor mıknatısları zamanla manyetik gücünü kaybetmeye başlayabilir. Özellikle 80–100°C üzerindeki uzun süreli sıcaklıklar, mıknatısların manyetik yapısında kalıcı bozulmalara neden olabilir. Bu durumun en kritik noktası ise geri dönüşsüz olmasıdır. Yani mıknatıs bir kez zayıfladığında motorun eski performansına dönmesi mümkün değildir. Manyetik gücü azalan bir rotor, aynı akım değerinde daha az tork üretir ve motor performansı gözle görülür şekilde düşer.
Motorun stator kısmında bulunan bakır sargılar, yüksek sıcaklığa dayanıklı özel bir izolasyon malzemesi ile kaplanmıştır. Bu izolasyon, sargıların birbirine temas etmesini engelleyerek motorun güvenli çalışmasını sağlar. Ancak sürekli yüksek sıcaklığa maruz kalan motorlarda izolasyon malzemesi zamanla sertleşir ve kırılgan hale gelir. Isı döngüleri nedeniyle oluşan genleşme ve büzülme hareketleri de izolasyon üzerinde mikro çatlaklara yol açabilir. Bu çatlaklar ilerlediğinde sargılar arasında kısa devre oluşma ihtimali artar. Sargı kısa devreleri hem motorun performansını düşürür hem de sürücüye zarar verebilecek ciddi elektriksel arızalara yol açabilir.
Step motorların en önemli özelliklerinden biri hassas pozisyonlama yeteneğidir. Ancak motor sıcaklığı yükseldikçe manyetik verimlilik düşer ve motorun ürettiği tork azalır. Aynı akım değerinde çalışan sıcak bir motor, soğuk bir motora kıyasla daha düşük tork üretir. Bu durum özellikle yüksek hız veya yüksek yük altında çalışan sistemlerde adım kaçırma (step loss) riskini artırır. Adım kaçırma meydana geldiğinde motor hedeflenen konuma ulaşamaz ve sistemde pozisyon hataları oluşur. CNC makineleri, robotik sistemler veya otomasyon uygulamalarında bu tür hatalar üretim kalitesini doğrudan etkileyebilir ve ciddi operasyonel sorunlara yol açabilir.
Elektrik motorlarının ömrü büyük ölçüde çalışma sıcaklığına bağlıdır. Genel mühendislik kuralına göre bir motorun çalışma sıcaklığındaki her 10°C’lik artış, izolasyon ömrünü yaklaşık olarak yarıya indirebilir. Bu nedenle sürekli yüksek sıcaklıkta çalışan step motorlar, nominal çalışma koşullarına göre çok daha hızlı yıpranır. Yüksek sıcaklık yalnızca sargıları değil; rulmanları, rotor mıknatıslarını ve mekanik bileşenleri de olumsuz etkiler. Sonuç olarak motor daha sık arızalanabilir, performans kaybı yaşar ve planlanandan çok daha erken değiştirilmesi gerekebilir. Bu nedenle motor sıcaklığını kontrol altında tutmak yalnızca anlık performans için değil, sistemin uzun vadeli güvenilirliği ve bakım maliyetleri açısından da kritik öneme sahiptir.

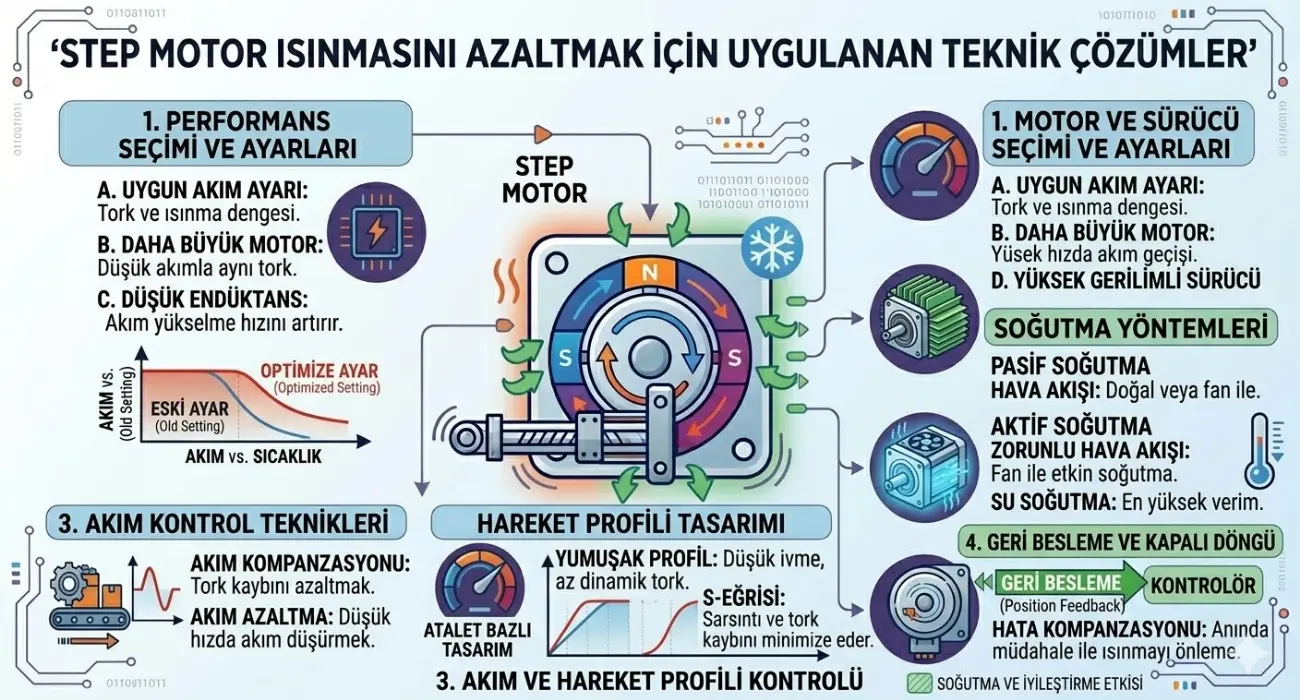

Step veya servo motorlarda en önemli ayarlardan biri sürücü üzerinden yapılan akım ayarıdır. Motor etiketinde belirtilen RMS akım değerine uygun bir ayar yapılması, hem performans hem de motor ömrü açısından en doğru yaklaşımdır. Gereğinden yüksek akım verilmesi motorun sargılarında aşırı ısınmaya neden olurken, düşük akım ayarı ise motorun tork kaybı yaşamasına ve özellikle yük altında adım kaçırmasına sebep olabilir. Bu nedenle sürücü üzerindeki dip switch, yazılım ayarı veya potansiyometre üzerinden motor etiket değerine en yakın RMS akım seçilmelidir. Doğru akım ayarı sayesinde motor hem stabil çalışır hem de gereksiz enerji tüketimi ve sıcaklık artışı önlenmiş olur.
Birçok modern motor sürücüsünde bulunan idle current reduction özelliği, motorun hareket etmediği bekleme anlarında akımı otomatik olarak düşürerek sıcaklığı kontrol altında tutar. Motor hareket ettiğinde tam akım değerine dönen bu sistem, özellikle uzun süre bekleme yapan makinelerde ciddi avantaj sağlar. Boşta akımın genellikle %30–50 seviyelerine düşürülmesi motorun hem daha az ısınmasını sağlar hem de enerji tüketimini azaltır. Bu özellik aktif edildiğinde motorun bekleme sırasında ciddi şekilde soğuduğu ve sürücü üzerindeki termal yükün de azaldığı gözlemlenir.
Motorların yoğun çalıştığı sistemlerde aktif soğutma çözümleri oldukça faydalı olabilir. Özellikle kapalı elektrik panolarında veya hava sirkülasyonunun düşük olduğu ortamlarda çalışan motorlar için fan kullanımı, alüminyum soğutucu bloklar veya kabin içi havalandırma sistemleri sıcaklığın kontrol altında tutulmasına yardımcı olur. Ancak burada önemli olan nokta, soğutma çözümlerinin yanlış akım ayarını telafi eden bir yöntem olarak görülmemesidir. Eğer motor olması gerekenden yüksek akım ile çalışıyorsa, fan veya soğutucu kullanmak sorunu tamamen çözmez; yalnızca etkisini bir miktar azaltır.
Motorun monte edildiği yüzey de ısı yönetimi açısından önemli bir faktördür. Motor gövdesinin metal bir yüzeye düzgün ve tam temas edecek şekilde monte edilmesi, motorun ürettiği ısının çevreye daha hızlı yayılmasını sağlar. Alüminyum veya çelik makine gövdeleri bu konuda doğal bir soğutucu görevi görür. Eğer motor plastik, ince sac veya izole edilmiş bir yüzeye monte edilirse ısı transferi zayıf olur ve motor daha hızlı ısınabilir. Bu nedenle montaj yüzeyinin sağlam, düz ve mümkünse metal olması pasif soğutma açısından ciddi avantaj sağlar.
Elektrik motorlarında belirli bir seviyeye kadar sıcaklık artışı normal kabul edilir. Step ve servo motorların çoğunda gövde sıcaklığının 50–70°C aralığında olması normal çalışma koşulları içinde değerlendirilir. Ancak motor gövdesi sürekli olarak 80–90°C seviyelerine çıkıyorsa, bu durum artık sistemin sınırlarına yaklaştığını gösterir. Bu sıcaklıklar kısa süreli yük artışlarında görülebilir; fakat sürekli hale gelmesi motor sargılarının izolasyon ömrünü ciddi şekilde azaltır. Uzun süre bu sıcaklıklarda çalışan motorlarda sargı izolasyonu zayıflayabilir, manyetik performans düşebilir ve motorun ömrü beklenenden çok daha kısa olabilir. Eğer motor gövdesi sürekli olarak bu seviyelere ulaşıyorsa, sistemin yük analizi yapılmalı ve gerekirse daha yüksek tork kapasitesine sahip bir motor seçeneği değerlendirilmelidir.
Modern motor sürücüleri ve bazı motor modelleri, aşırı sıcaklık oluştuğunda sistemi korumak için termal koruma mekanizması devreye sokar. Bu durum genellikle sürücünün hata vermesi, motorun durması veya sistemin geçici olarak kapanması şeklinde kendini gösterir. Eğer sistemde sık sık termal shutdown (ısı koruması) yaşanıyorsa, bu yalnızca anlık bir problem değil, tasarım veya ayar kaynaklı bir limit aşımı olduğunu gösterir. Bu tür durumlar genellikle yanlış akım ayarı, yetersiz motor seçimi, aşırı mekanik yük veya yetersiz soğutma nedeniyle ortaya çıkar. Sürekli korumaya giren bir sistem hem üretim süreçlerinde kesintilere neden olur hem de motor ve sürücü bileşenlerinin ömrünü hızla tüketir. Bu nedenle termal shutdown hataları tekrar etmeye başladığında sorunun kaynağı mutlaka teknik olarak analiz edilmelidir.
Bazı uygulamalarda motorun aşırı ısınması yalnızca ayarlarla çözülebilecek bir problem olmayabilir. Özellikle motor sürekli yüksek tork gerektiren bir yük altında çalışıyorsa, mevcut motor sistem için yetersiz kalıyor olabilir. Bu tür durumlarda daha yüksek tork kapasitesine sahip bir motor, daha büyük gövde ölçüsüne sahip bir model veya daha gelişmiş bir sürücü mimarisi tercih edilmesi gerekebilir. Örneğin klasik step motor sistemleri yerine kapalı çevrim step motorlar (closed-loop stepper) veya AC servo motor sistemleri kullanılması, hem verimlilik hem de sıcaklık yönetimi açısından önemli avantajlar sağlayabilir. Servo motorlar geri besleme sistemi sayesinde yalnızca ihtiyaç duyulan torku üretir ve gereksiz akım tüketimini azaltır. Bu da motorun daha düşük sıcaklıkta çalışmasına yardımcı olur. Kronik ısınma problemlerinde doğru motor ve sürücü kombinasyonunu seçmek, geçici çözümlerden çok daha kalıcı ve güvenilir bir yaklaşım sunar.
Step motorlarda ısınma konusu doğru değerlendirildiğinde çoğu zaman kontrol altına alınabilen bir mühendislik parametresidir. Önemli olan, motorun sıcaklığını yalnızca bir sonuç olarak görmek yerine; akım ayarları, sürücü uyumu, mekanik yük ve çalışma koşulları gibi tüm sistem bileşenleriyle birlikte değerlendirmektir. Doğru yapılandırılmış bir sürücü ayarı, uygun motor seçimi ve sağlıklı bir mekanik sistem sayesinde step motor uzun süre stabil ve güvenilir şekilde çalışabilir.
Eğer bir sistemde ısınma kronik hale gelmişse, bu durum genellikle yanlış motor seçimi, hatalı ayarlar veya mekanik zorlanmanın bir işaretidir. Bu nedenle düzenli sıcaklık kontrolü yapmak, sürücü parametrelerini doğru belirlemek ve sistem yükünü mühendislik açısından doğru analiz etmek, hem motor performansını korumak hem de uzun vadede bakım ve arıza maliyetlerini azaltmak açısından kritik önem taşır.
