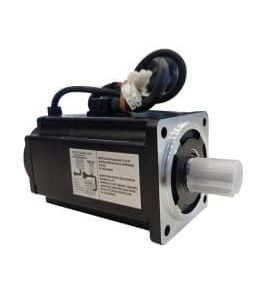

Frenli Servo Motor 1 kW – LZ100 – 80LZ1000Z
Genel Bakış
Teknik Özellikler

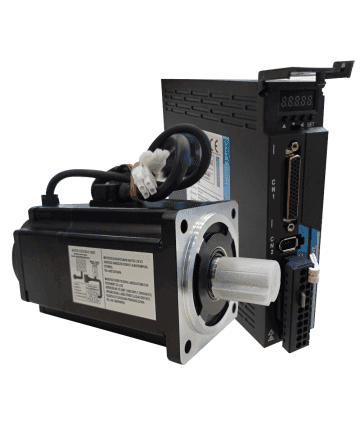

80LZ1000Z model servo motor, 1 kW güç değerine ve 4 Nm nominal torka sahip, 2500 dev/dak hız kapasiteli bir hareket kontrol bileşenidir. 80x80 mm flanş ölçüsüyle standart endüstriyel montaj tiplerine uyum sağlar. LZ serisi sürücü ile birlikte kullanılan bu sistem, 17-bit mutlak enkoder (absolute encoder) teknolojisi sayesinde yüksek çözünürlüklü pozisyon verisi sağlar. Sürücü ünitesi, 1 fazlı 220V AC besleme ile çalışır ve RS485/Modbus haberleşme protokolünü destekler.
Makine ve Otomasyon Entegrasyonu
Sistem; pozisyon, hız ve tork kontrol modlarını içeren esnek bir çalışma yapısına sahiptir. Sürücü üzerinde bulunan dijital ekran ve tuş takımı, parametre yapılandırmasının doğrudan yapılabilmesine olanak tanır. Dahili rejenerasyon frenleme desteği sunan sürücü, harici direnç bağlantısı için gerekli terminallere sahiptir. Kontrol arayüzü; servo hazır, alarm çıkışı ve konumlandırma tamamlandı gibi geri bildirim sinyallerini destekleyerek PLC veya hareket kontrol kartları ile entegre çalışmaya uygundur.
Kullanım Alanları
Bu servo motor ve sürücü seti, hassas hareket gerektiren endüstriyel uygulamalar için tasarlanmıştır. Başlıca kullanım alanları şunlardır:
- Robotik sistemler ve CNC tezgahları
- Dizgi ve yerleştirme makineleri
- Sarma, çözme ve gerginlik kontrol sistemleri
- Sabit hızlı konveyör hatları
- Tel ve elyaf çekme makineleri
1. Çoklu Kontrol Modu Desteği
2. Absolute (Mutlak) Enkoder Teknolojisi
3. Gelişmiş Koruma Fonksiyonları
4. RS485 Haberleşme ve Kolay Parametre Ayarı
5. Dahili Rejeneratif Frenleme ve Esnek Elektronik Dişli Oranı

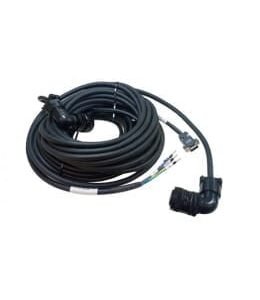

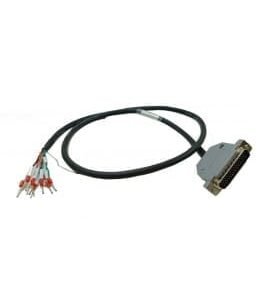

Paket İçeriği
Kullanım Alanları
Robotik Sistemler
CNC Tezgahları
Dizgi ve Yerleştirme Makineleri
Sabit Hızlı Konveyörler
Sarma ve Çözme Sistemleri
Tel ve Elyaf Çekme Makineleri
Gerginlik Kontrol Sistemleri
Performans ve Teknik Özellikler
Uygulamanızın tork, devir ve çevresel gereksinimlerini karşılaştırabilmeniz için tüm ölçülen değerler aşağıda listelenmiştir.
| Model | P100S-40 | P100S-75 |
|---|---|---|
| Güç | 0.05KW~0.4KW | 0.75KW~1KW |
| Ana Devre | 1 fazlı AC220V-15%~10% 50/60Hz | |
| Kontrol Modu | 0: Position, 1: Speed, 2: Torque, 3: Position & Speed, 4: Position & Torque, 5: Speed & Torque | |
| Koruma Fonksiyonu | Aşırı hız, Aşırı voltaj, Düşük voltaj, Aşırı yük, Ana güçte anormallik, Anormal enkoder, Konum dışı hatası vb. | |
| Monitör Fonksiyonu | Hız, Mevcut pozisyon, Komut darbe birikimi, Pozisyon sapması, Motor torku, Motor akımı, Çalışma durumu vb. | |
| Kontrol Girişi | 1: Servo açık, 2: Alarm temizleme, 3: CCW sürücü engelleme, 4: CW sürücü engelleme, 5: Sapma sayacı temizleme, 6: Komut darbe engelleme, 7: CCW tork sınırı, 8: CW tork sınırı | |
| Kontrol Çıkışı | Servo hazır, Servo alarmı, Konumlandırma tamamlandı, Mekanik frenleme | |
| Rejenerasyon Frenlemesi | Dahili/Dışarıda yerleşik | |
| Yük | Motor torkunun 3 katından az | |
| Görüntülemek | 5 LED dijital ekran ve 4 tuş | |
| İletişim | RS485 | |
