Frenli Servo Motor 2 kW – LZ3a-30LN – 130LZ-M07725

Name: Frenli Servo Motor 2 kW - LZ3a-30LN - 130LZ-M07725 - Servonorm
SKU: Frenli - 130LZ-M07725 - LZ3a-30LN
Price: 641.25 USD
Availability: InStock

SKU: Frenli - 130LZ-M07725 - LZ3a-30LN

Güç 2.0 kW

Tork 7.7 Nm

Devir 2500 devir/dak

Flanş 130x130-mm

Servo Motor Sürücü LZ Serisi

Servo Motor Voltaj 220 Volt

STOK DURUMU Stokta

TESLİMAT 2-4 iş günü içinde sevkiyat

GARANTİ 24 ay garanti

Fiyatlara KDV Dahil Değildir.

WhatsApp Teknik Bilgi Sorular & Cevaplar

Ürün Açıklaması Motor Uyumluluk Tablosu Bağlantı Şemaları User Manuel

Frenli Servo Motor 2 kW - LZ3a-30LN - 130LZ-M07725

Birlikte Al

Frenli Servo Motor 2 kW - LZ3a-30LN - 130LZ-M07725 Bu ürün $641.25
Servo Motor Sürücü - LZ3A-30LN SMS-LZ3A-30LN $285.00

Set toplamı $926.25

Genel Bakış

Teknik Özellikler

2.0 kW gücünde ve 7.7 Nm nominal tork değerine sahip 130LZ-M07725 serisi frenli servo motor, 2500 devir/dak nominal hızda çalışmaktadır. 130x130 mm flanş ölçülerine sahip olan bu motor, LZ serisi sürücü sistemleri ile entegre çalışacak şekilde tasarlanmıştır. Sistem, 220 VAC besleme gerilimi ile uyumludur ve endüstriyel otomasyon uygulamalarında ihtiyaç duyulan pozisyon, hız ve tork kontrol modlarını destekler.

Sürücü ünitesi, fotoelektrik izolasyonlu 8 dijital giriş ve 6 dijital çıkış terminaline sahiptir. Kontrol mimarisi; pulse+yön, ileri/geri pulse ve ortogonal pulse komut modlarını desteklerken, hız ve tork komutları için ±10VDC analog giriş arayüzü sunar. Cihaz, aşırı hız, aşırı voltaj, aşırı akım ve encoder hatası gibi durumlar için kapsamlı koruma fonksiyonları ile donatılmıştır.

Makine ve Otomasyon Entegrasyonu

Bu servo sistem, yüksek dinamik tepki gerektiren makine imalat süreçleri için optimize edilmiştir. Hız frekans cevabı ≥800Hz olan ünite, yük değişimlerinde < ±0.03% hız dalgalanma oranı ile kararlı çalışma sergiler. Modbus RS485 haberleşme altyapısı (model kodunda "M" bulunan sürücülerde) üzerinden sistem entegrasyonuna olanak tanır. Uygulama alanları arasında;

CNC ve otomasyon makineleri
Paketleme ve ambalaj hatları
Konveyör sistemleri
Robotik uygulamalar
Tekstil makineleri

yer almaktadır. Cihaz, 0°C ile 40°C çalışma sıcaklığı aralığında endüstriyel standartlara uygun performans gösterir.

1. Yüksek Performanslı DSC Çip ve Vektör Kontrol Teknolojisi

2. Üç Modda Bir Arada Kontrol: Pozisyon, Hız, Tork

3. Çift Enkoder Desteği ile Tam Kapalı Çevrim Hassas Kontrol

4. Güçlü IPM Modülü ile Yüksek Aşırı Yük Kapasitesi

5. Kapsamlı Arıza Koruması, Durum İzleme ve RS485 Haberleşme

Paket İçeriği

1 Adet 2 kW Frenli Servo Motor

1 Adet Servo Sürücü

Motor ve sürücü bağlantı kabloları

Kullanım Alanları

CNC ve Otomasyon Makineleri

Paketleme ve Ambalaj Makineleri

Konveyör Sistemleri

Robotik Sistemler

Tekstil Makineleri

Endüstriyel Otomasyon

TEKNİK ÖZELLİKLER

Performans ve Teknik Özellikler

Uygulamanızın tork, devir ve çevresel gereksinimlerini karşılaştırabilmeniz için tüm ölçülen değerler aşağıda listelenmiştir.

Teknik Özellik

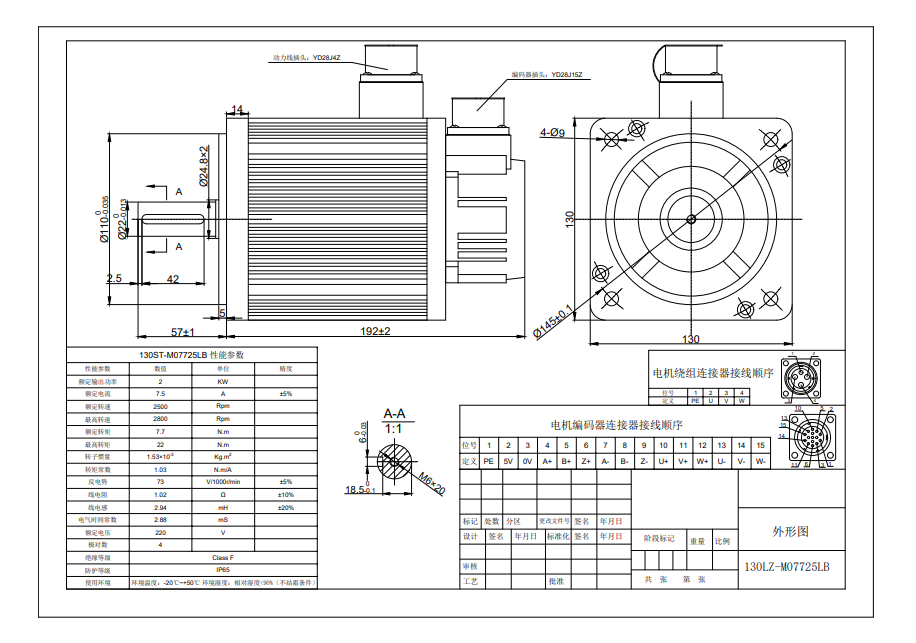

Motor Boyutları

3D model

Model	LZ3-20L / LZ3-30L / LZ3-40L / LZ3-50L / LZ3-75L / LZ3-25H / LZ3-50H / LZ3-75H
Giriş Güç Kaynağı	Tek faz / üç faz 220VAC -15%~+10% 50/60Hz veya Üç faz 380VAC -15%~+10% 50/60Hz
Çalışma Sıcaklığı	0°C ~ 40°C
Depolama Sıcaklığı	-40°C ~ 50°C
Çalışma Nemi	40% ~ 80% (yoğuşmasız)
Depolama Nemi	%93'ten düşük (yoğuşmasız)
Atmosfer Basıncı	86kPa ~ 106kPa
Koruma Sınıfı	IP20
Kontrol Modu	Pozisyon, Hız, Tork, Pozisyon/Hız, Hız/Tork, Pozisyon/Tork
Dijital Giriş	8 adet programlanabilir giriş terminali (fotoelektrik izolasyonlu)
Dijital Çıkış	6 adet programlanabilir çıkış terminali (fotoelektrik izolasyonlu)
Encoder Sinyali Çıkışı	A, B, Z diferansiyel çıkış; Z sinyali open collector çıkışı
Pozisyon Giriş Frekansı	Diferansiyel giriş: ≤500kHz, Tek uçlu giriş: ≤200kHz
Komut Modu	Pulse + yön; İleri/geri pulse; Ortogonal pulse
Elektronik Dişli Oranı	1 ~ 32767 / 1 ~ 32767
Hız Komutu Girişi	±10VDC, giriş empedansı 10kΩ
Hızlanma/Yavaşlama Komutu	Parametre ile ayarlanır (P-060 / P-061)
Hız Komutu Kaynağı	Analog sinyal, dahili hız komutu
Tork Komutu Girişi	-10V ~ +10V, giriş empedansı 10kΩ
Tork Sınırlandırma	Parametre ile ayarlanır (P-065 / P-066)
Tork Komutu Kaynağı	Analog sinyal, dahili tork komutu
Monitör Fonksiyonları	Hız, mevcut pozisyon, pozisyon sapması, motor torku, motor akımı, komut pulse frekansı vb.
Koruma Fonksiyonları	Aşırı hız, aşırı voltaj, aşırı akım, aşırı yük, fren hatası, encoder hatası, pozisyon aşımı, komut aşımı vb.
Hız Frekans Cevabı	≥800Hz
Hız Dalgalanma Oranı	< ±0.03% (yük 0 ~ 100%), < ±0.02% (güç -15% ~ +10%)

1. Sürücü Motor Eşleşme Tabloları

2. Frenleme Direnci Özellikleri / Koşulları

3. LZ3a RS485 / Modbus Haberleşme

4. Kontrol Modları

1. Pozisyon Kontrol Modu (Position Control)

Pozisyon Kontrol Modu İçin Anahtar Parametre Ayarları
Parametre	Ayar Değeri	Parametre Açıklaması
P-004	0 (Varsayılan)	Pozisyon kontrol moduna ayarla
P-029	1 (Varsayılan)	Elektronik dişli bölücü
P-030	1 (Varsayılan)	Elektronik dişli çarpanı
P-035	0 (Varsayılan)	Pulse giriş modu 0: Pulse + Yön 1: İleri/Geri Pulse 2: Ortogonal Pulse
P-036	0 (Varsayılan)	Pulse yönü 0: Normal Yön 1: Ters Yön
P-005	50 (Varsayılan)	Hız döngüsü orantılı kazanç
P-006	20 (Varsayılan)	Hız döngüsü integral zaman sabiti
P-009	40 (Varsayılan)	Pozisyon döngüsü orantılı kazanç
P-007	40 (Varsayılan)	Tork filtreleme zaman sabiti
P-019	50 (Varsayılan)	Hız algılama filtreleme zaman sabiti
P-021	0 (Varsayılan)	Pozisyon döngüsü ileri besleme kazancı (Aralık: 0-128)
P-022	10 (Varsayılan)	Pozisyon döngüsü ileri besleme filtreleme süresi (Birim: 1ms, Kapsam: 2-1000)
P-040	0 (Varsayılan)	Pozisyon komut yumuşatma filtresi (Birim: 1ms, Kapsam: 0-1000)
P-024	0 (Varsayılan)	Enkoder Pulse çıkış polaritesini ayarla. 0: Ters çevrilmeden, 1: Ters çevirerek

2. Hız Kontrol Modu (Speed Control)

Dahili Hız Ayar Modunu Değiştirme
P004	>	3 (Switch Pulse/Speed)
P104	>	16 (Pin2 CMODE)
P025	>	1 (Internal Set Speed)
P097	>	33 (Limit İptal)
P075	>	Maksimum Hız
P060	>	Kalkış Zamanı
P061	>	Duruş Zamanı
P138	>	1. Dahili Hız (Pin 1)
P139	>	2. Dahili Hız (Pin 17)
P140	>	3. Dahili Hız (Pin 1+17)
P101	>	10
P102	>	11
Bağlantı Bilgileri ↓ (Tıkla)
+24 VDC	>	Pin 31 (Bağlı Kalacak)
0 Volt	>	Pin 16 (Servo ON)
0 Volt	>	Pin 1 (1. Hız)
0 Volt	>	Pin 17 (2. Hız)
0 Volt	>	Pin 1 + Pin 17 (3. Hız)

3. Tork Kontrol Modu (Torque Control)

Analog Tork Kontrol Modu
P004	>	2
P026	>	0
P055	>	Başlangıç yönü değiştirme
P075	>	Maksimum hız limiti (yüksek hız alarmı)
P078	>	Çalışma hız aralığı
Parametre E-Set yapıldıktan sonra kapatıldığında POWER IŞIĞI sönene kadar beklenmesi gerekir.
0-10 Watt	>	Pin 10 (DA- veya AS-)
0 Watt	>	Pin 11 (ENDA)
-10 Watt ~ 10 Watt	>	-10Watt v 10 Watt DA+ DA-
Servo ON	>	+24 VDC > COM + (31)
0 Watt	>	D11 (16)
Alarm	>	0 Watt > DO COM (23)
Alarm Input (Negatif)	>	DO2 (5)

Torka Ulaştı Haberi İçin Gerekli Parametre ve Şeması İçin Tıklayın ↓

SIK SORULANLAR

Ürün Destek Uzmanı

Ürünün teknik detayları, uyumluluk ve teslimat hakkında en çok sorulanları yanıtladık. Kendi senaryonuz için asistanlarımıza bağlanabilirsiniz.

Uygulama

Teknik

Sık Karşılaşılanlar

Sürücü Modeli	Önerilen Konfigürasyon (Hafif yük tipi) (Dahili direnci kullanın)	Önerilen Konfigürasyon (Aşırı yük tipi) (Harici dirence bağlayın)
LZ3a/T3b-20L	47Ω (dahili)	47Ω, 500 W
LZ3a/T3b-30L	47Ω (dahili)	47Ω, 500 W
LZ3a-L40	47Ω (dahili)	47Ω, 500 W
LZ3a-L50	47Ω (dahili)	47Ω, 500 W
LZ3a-L75	47Ω (dahili)	20Ω, 1000 W

Sürücü Modeli	Önerilen Konfigürasyon (Hafif yük tipi) (Başlatma ve durdurma sık değil)	Önerilen Konfigürasyon (Aşırı yük tipi) (Başlatma ve durdurma sık)
LZ3a-25H	50Ω, gücü 1000 W'tan büyük	50Ω, gücü 1500 W'tan büyük
LZ3a-50H	50Ω, gücü 1000 W'tan büyük	50Ω, gücü 1500 W'tan büyük
LZ3a-75H	30Ω, gücü 1500 W'tan büyük	30Ω, gücü 2000 W'tan büyük

DO Fonksiyonları Listesi
S/N	Sembol	DO Fonksiyonu	S/N	Sembol	DO Fonksiyonu
0	OFF	Geçersiz oldu	8	BRK	Elektromanyetik fren
1	ON	Geçerli oldu	9	RUN	Servo çalışıyor
2	SRDY	Servo hazır	10	NEAR	Konum yakınlığı
3	ALM	Alarm	11	TRQL	Tork sınırı
4	ZSP	Sıfır hız	12	SPL	Hız sınırı
5	COIN	Konumlandırma tamamlandı	14	PtoS	Konum/Hız modu geçişi tamamlandı
6	ASP	Hız hedefe ulaştı	15	PtoT	Konum/Tork modu geçişi tamamlandı
7	ATRQ	Tork hedefe ulaştı	16	StoT	Hız/Tork modu geçişi tamamlandı
20	DO3_ZOUT	Sıfır noktasına dönüş Z sinyali çıkışı (yalnızca DO3 bu işlevi destekler)

Dijital Çıkış Parametreleri
Parametre	Adı	Parametre Aralığı	Varsayılan Değer	Birim	Geçerli
P108	Dijital giriş DO1 fonksiyonu	-12 ~ 12	2	-	TÜMÜ
P109	Dijital çıkış DO2 fonksiyonu	-12 ~ 12	3	-	TÜMÜ
P110	Dijital çıkış DO3 fonksiyonu	-12 ~ 12	8	-	TÜMÜ
P111	Dijital çıkış DO4 fonksiyonu	-12 ~ 12	5	-	TÜMÜ
P112	Dijital çıkış DO5 fonksiyonu	-12 ~ 12	0	-	TÜMÜ
P113	Dijital çıkış DO6 fonksiyonu	-12 ~ 12	0	-	TÜMÜ

Tork Parametreleri
Parametre	Adı	Parametre Aralığı	Varsayılan Değer	Birim	Geçerli
P157	Tork Erişim Seviyesi	-300 ~ 300	100	%	TÜMÜ
P158	Erişilen Tork Farkı	0 ~ 300	5	%	TÜMÜ
P159	Erişilen Tork Polaritesi	0 ~ 1	0	-	TÜMÜ
