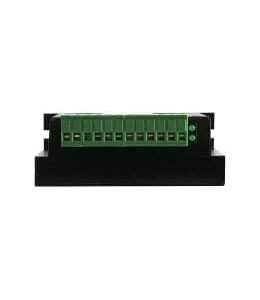

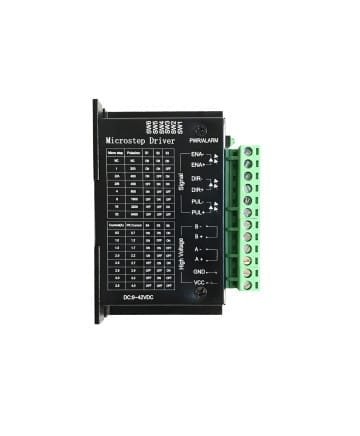

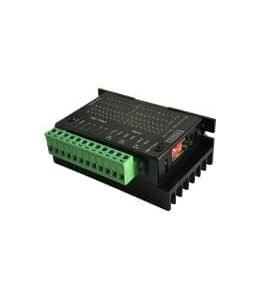

Step Motor Sürücü 109S
Faz
2
Voltaj
9VDC ~ 42VDC
Akım
0.5A ~ 3.5A
NEMA
17, 23
STOK DURUMU
Stokta
TESLİMAT
2-4 iş günü içinde sevkiyat
GARANTİ
24 ay garanti
Fiyatlara KDV Dahil Değildir.
Genel Bakış
Step Motor Sürücü 109S
Step Motor Sürücü Voltaj: 9VDC~42VDC
Step Motor Sürücü Akım: 0.5AMPER~3.5AMPER
Step Motor Sürücü Nema: Nema 17, Nema 23
Step Motor Sürücü Faz: 2 Faz
Ürün Kodu: Step Motor Sürücü 109S
Datasheet dosyasını ürün koduna tıklayarak indirebilirsiniz.
2 Faz Step Motor Sürücü 109s
- Jumper ayarları güvenlik için sürücü kapalıyken yapılmalıdır.
- Amper ayarlarında motorun amperi sürücü RMS ayarına denk getirilecektir.
- Sürücülerin bulunduğu pano metal kısmına mutlaka TOPRAKLAMA yapılmalıdır. Sürücülere Amper verilmeden evvel mutlaka NÖTR ve TOPRAK kabloları arasına ölçüm cihazı girilerek voltaj kontrolü yapılmalıdır. İdeal durum sıfır volt olmasıdır.
- PLC, Arduino, Eksen kontrol kartı veya özel tasarımlı kartlarda mutlaka PULSE ve DIR sinyalleri 5V olarak gönderilmelidir. 5 Volt üzeri sinyal çıkışlı cihazlarda eksi veya artı sürmede tek tek dağıtılacak PULSE ve DIR sinyal çıkış kablolarına direnç girilmelidir. Örnek 24Volt çıkış için gereken direnç 1,8KΩ dur.
