Açıklama

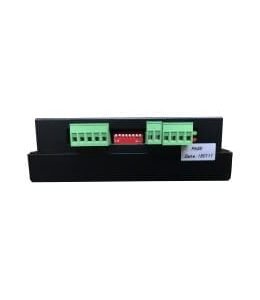

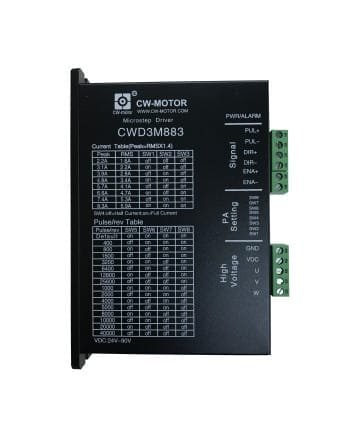

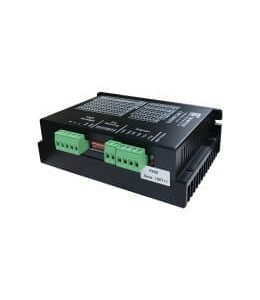

Step Motor Sürücü CWD3M883
Step Motor Sürücü Voltaj: 20VAC~60VAC VEYA 24VDC~90VDC
Step Motor Sürücü Akım: 2.2AMPER~8.3AMPER
Step Motor Sürücü Nema: Nema 34
Step Motor Sürücü Faz : 3 Faz;
Ürün Kodu: Step Motor Sürücü CWD3M883
3 Faz STEP MOTOR SÜRÜCÜ CWD3M883;
- Jumper ayarları güvenlik için sürücü kapalıyken yapılmalıdır.
- Amper ayarlarında motorun amperi sürücü RMS ayarına denk getirilecektir.
- Sürücülerin bulunduğu pano metal kısmına mutlaka TOPRAKLAMA yapılmalıdır. Sürücülere Amper verilmeden evvel mutlaka NÖTR ve TOPRAK kabloları arasına ölçüm cihazı girilerek voltaj kontrolü yapılmalıdır. İdeal durum sıfır volt olmasıdır.
- PLC, Arduino, Eksen kontrol kartı veya özel tasarımlı kartlarda mutlaka PULSE ve DIR sinyalleri 5V olarak gönderilmelidir. 5 Volt üzeri sinyal çıkışlı cihazlarda eksi veya artı sürmede tek tek dağıtılacak PULSE ve DIR sinyal çıkış kablolarına direnç girilmelidir. Örnek 24Volt çıkış için gereken direnç 1,8KΩ dur.
